Zeichnungen

Die technischen Zeichnungen zum Stirling-Modellmotor „Stirlingmotor Gamma 1-3“. Ein Klick vergrößert die Zeichnung, die PDF-Dateien öffnen sich in einem neuen Fenster.

Alle Zeichnungen als ZIP herunterladen 37 Dateien, 14,1 MB

Gesamtzeichnung und Stückliste

2 PDF-Dateien

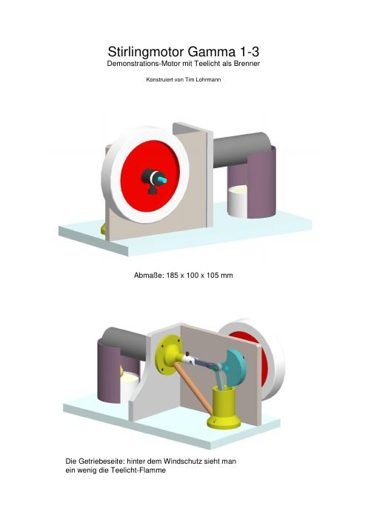

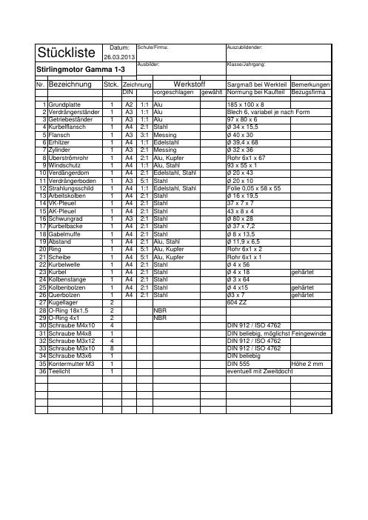

Stirling Gamma 1-3 (PDF)PDFStirling Gamma 1-3Stückliste Gamma 1-3 (PDF)PDFStückliste Gamma 1-3

Zusammenstellung und Schnitte

3 Zeichnungen

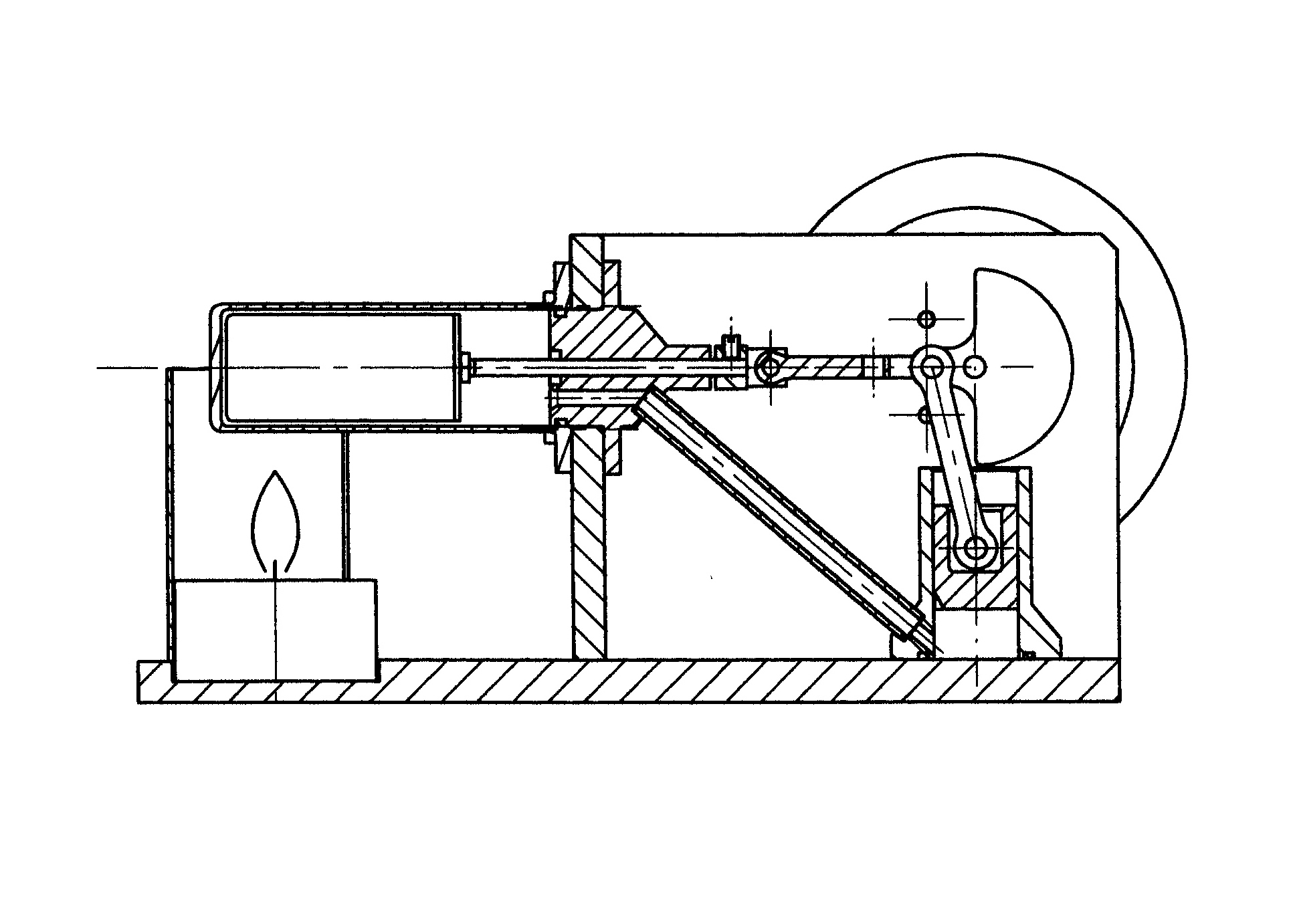

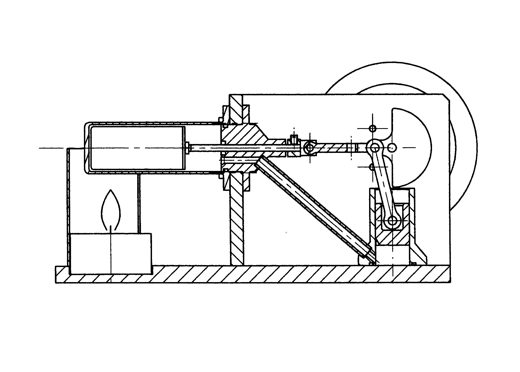

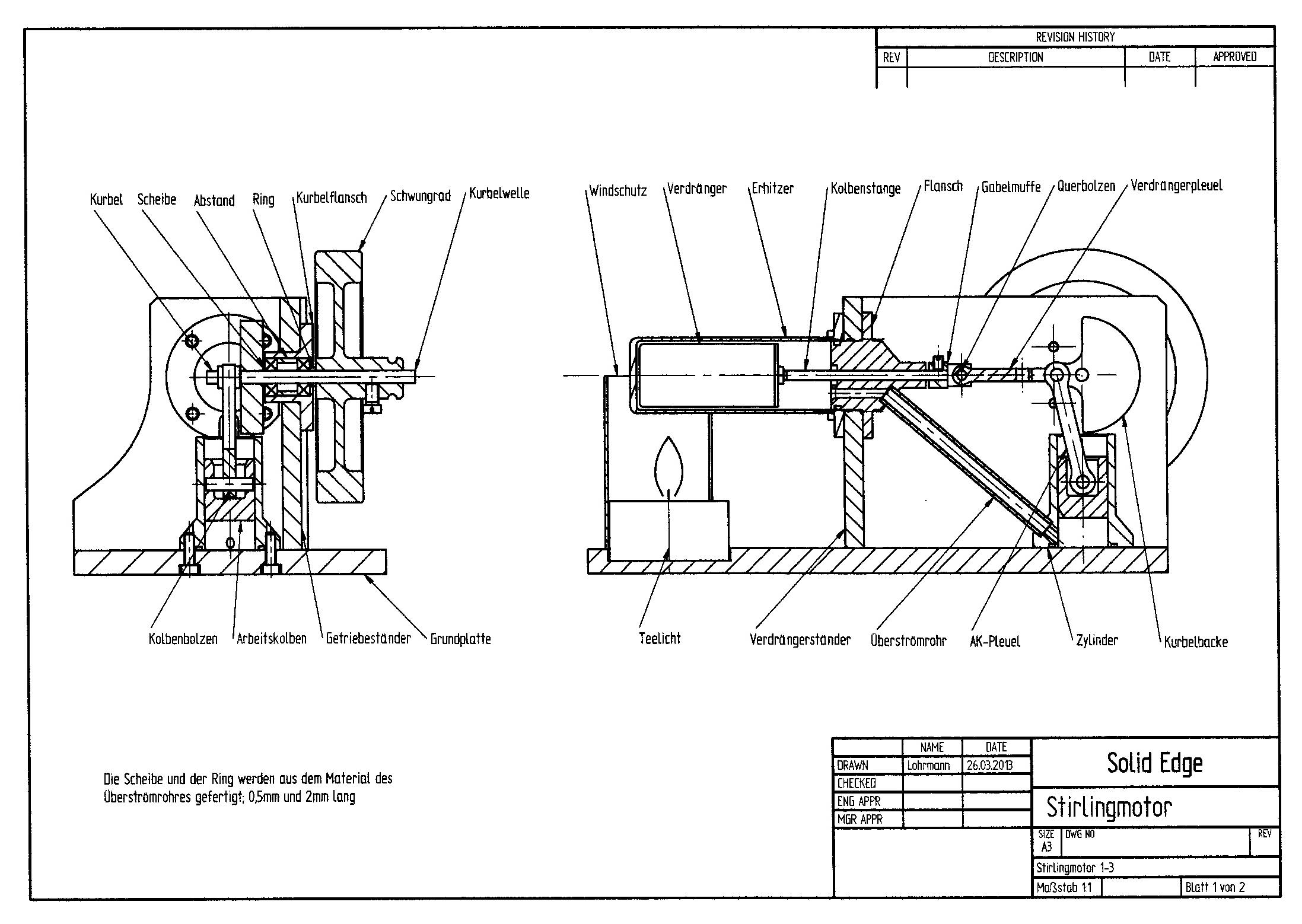

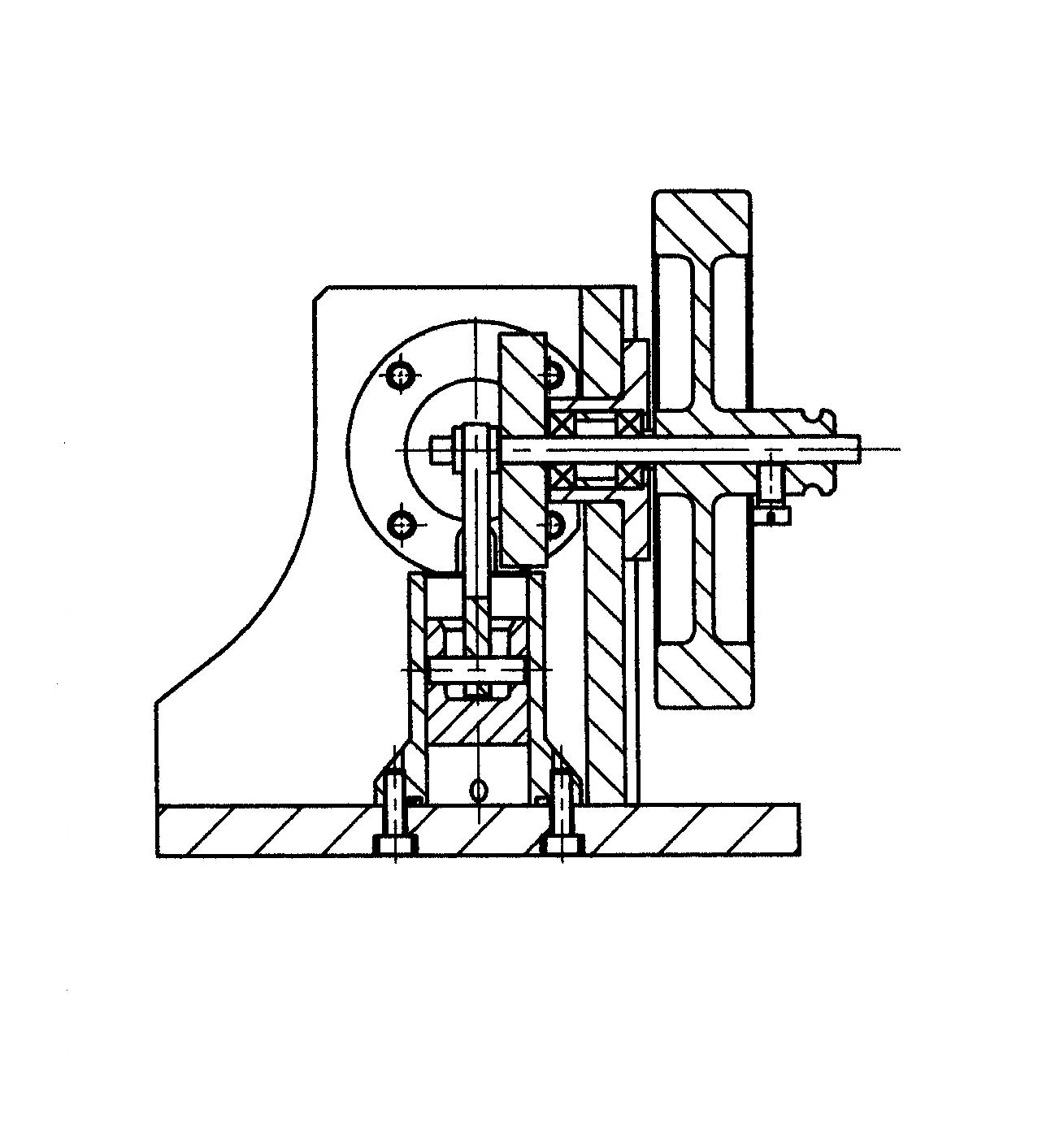

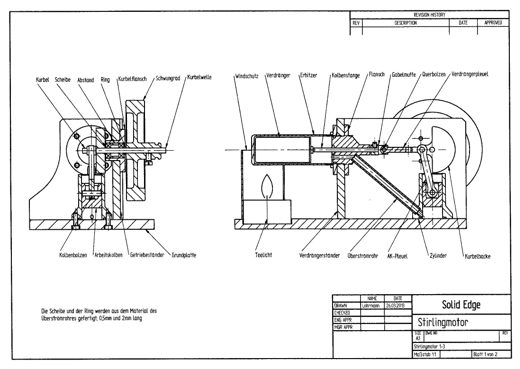

Zeichnung Zusammenstellung01Zeichnung Schnitt 102Zeichnung Schnitt 203

Einzelteile

32 Zeichnungen

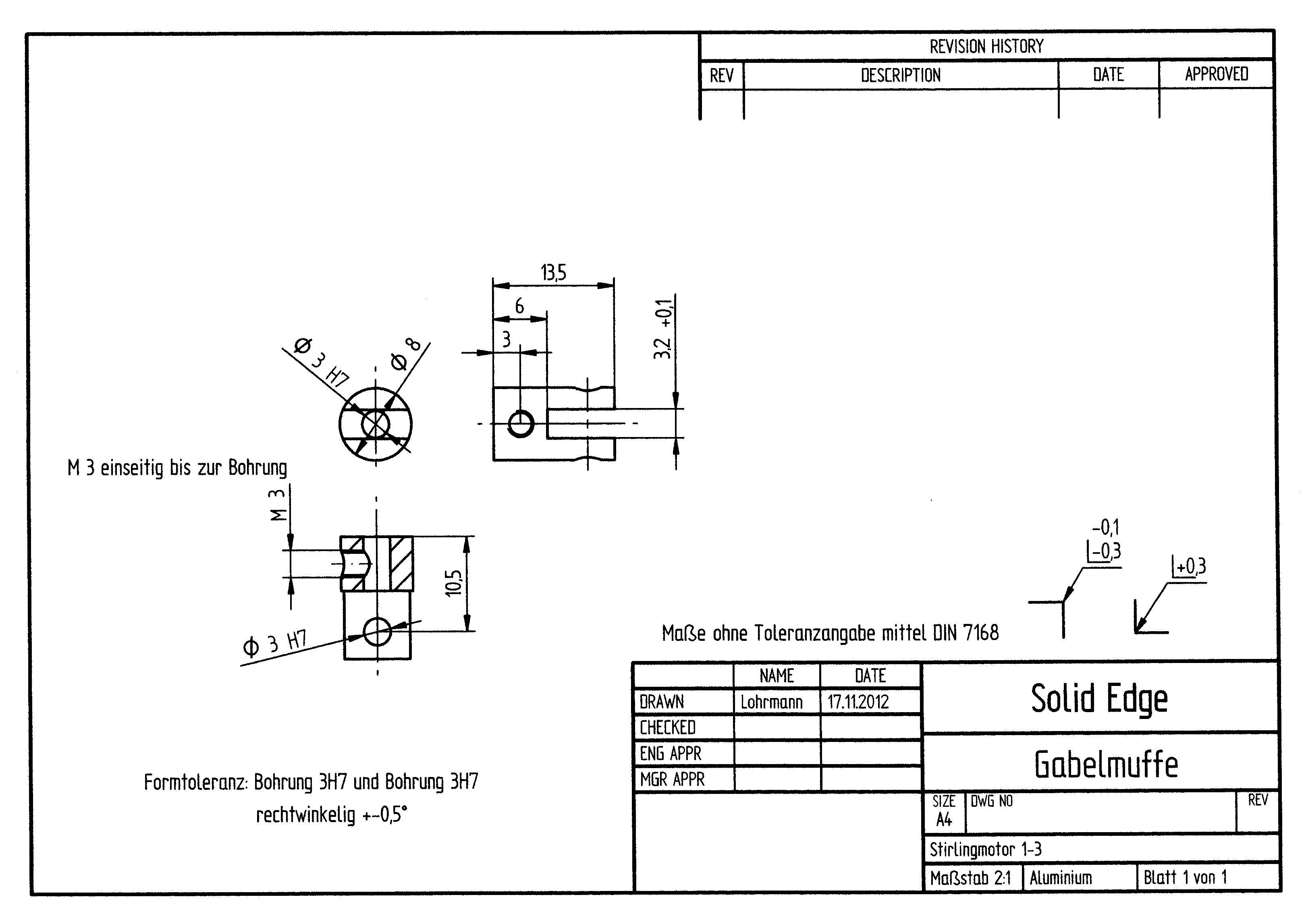

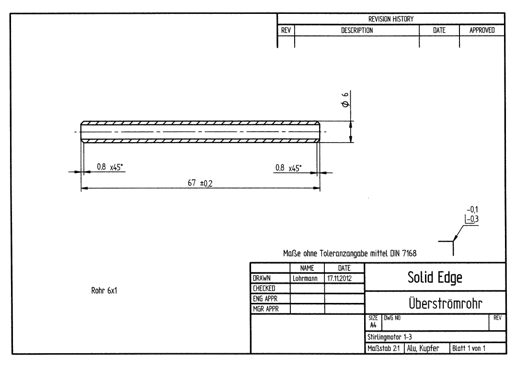

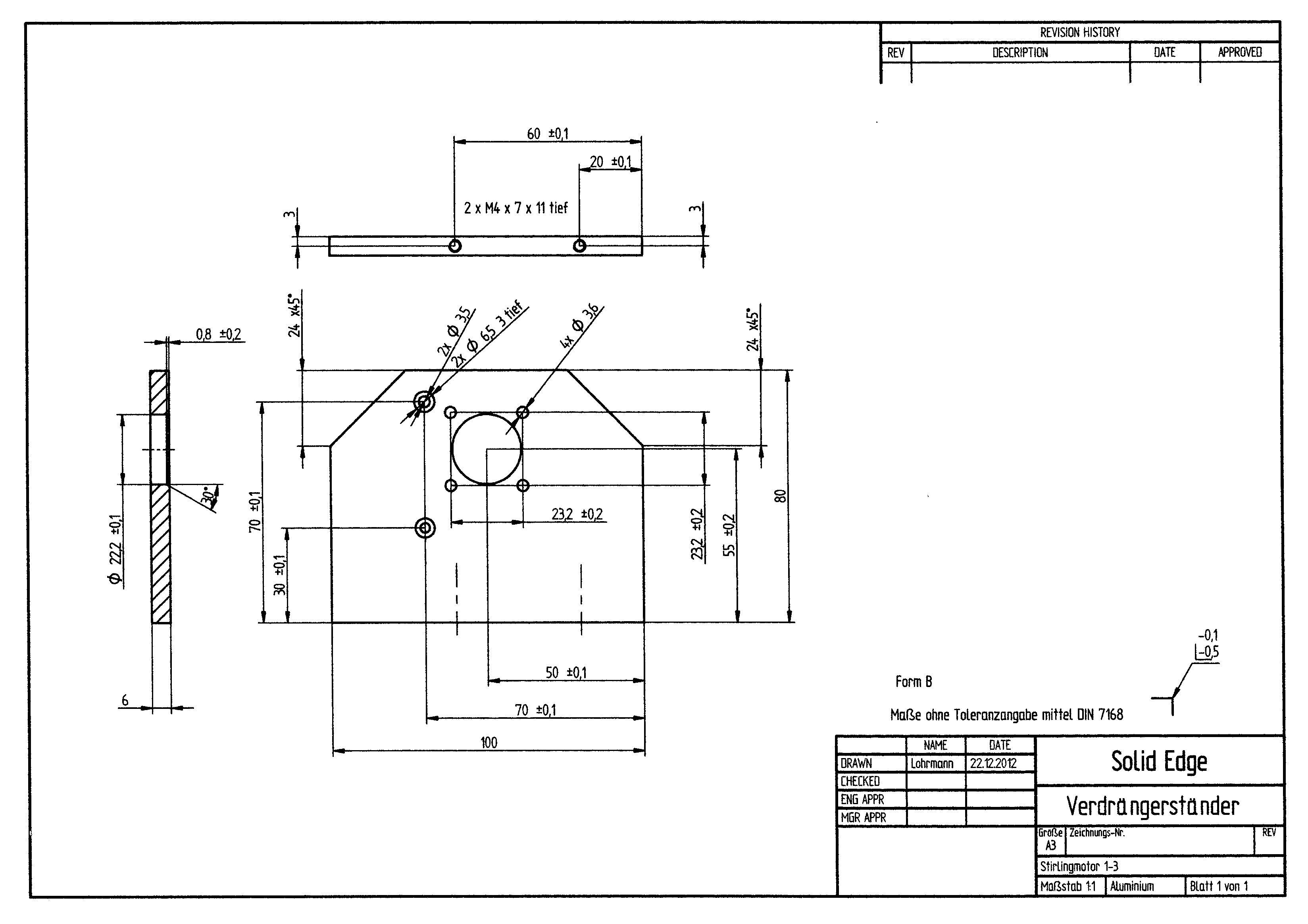

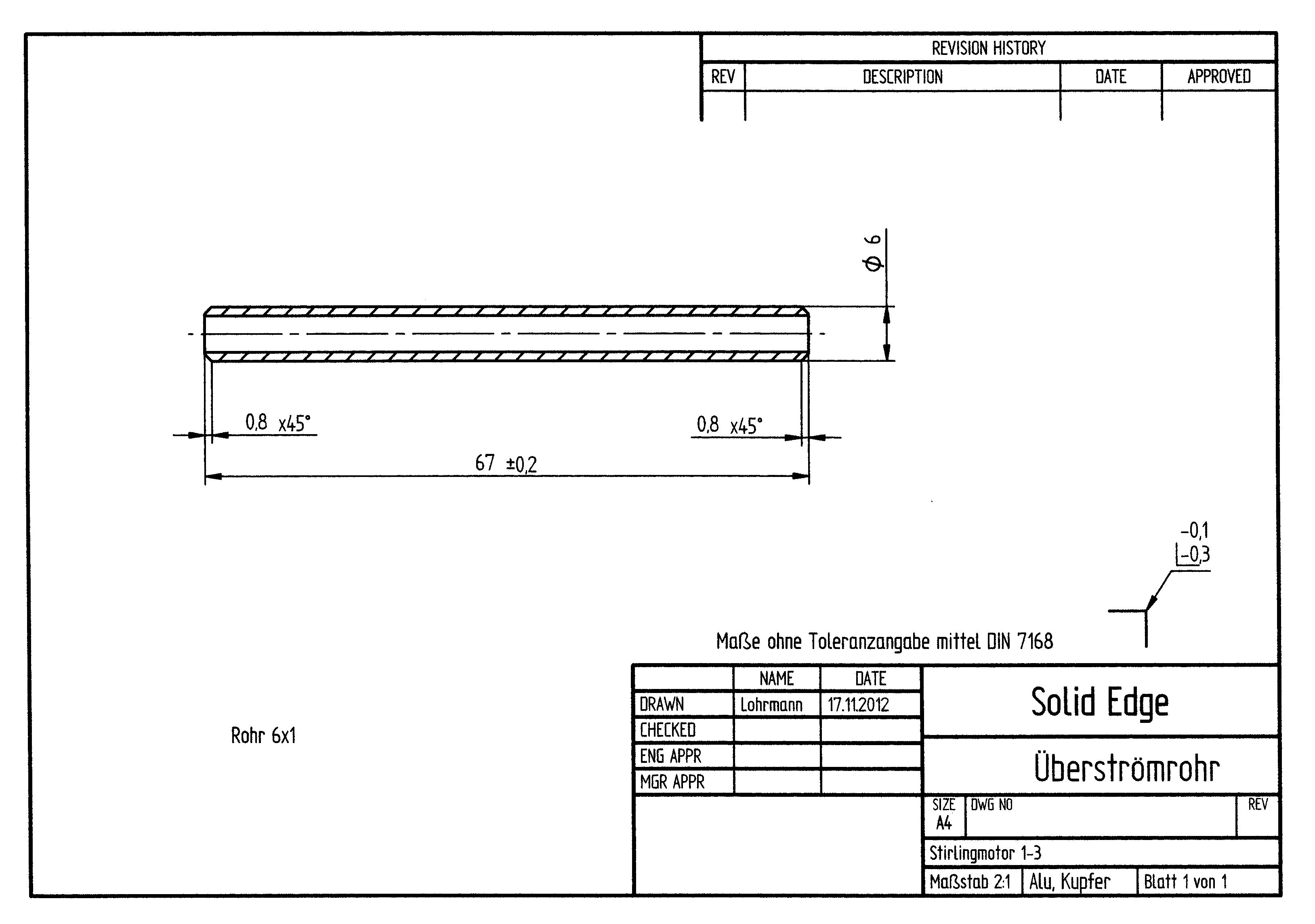

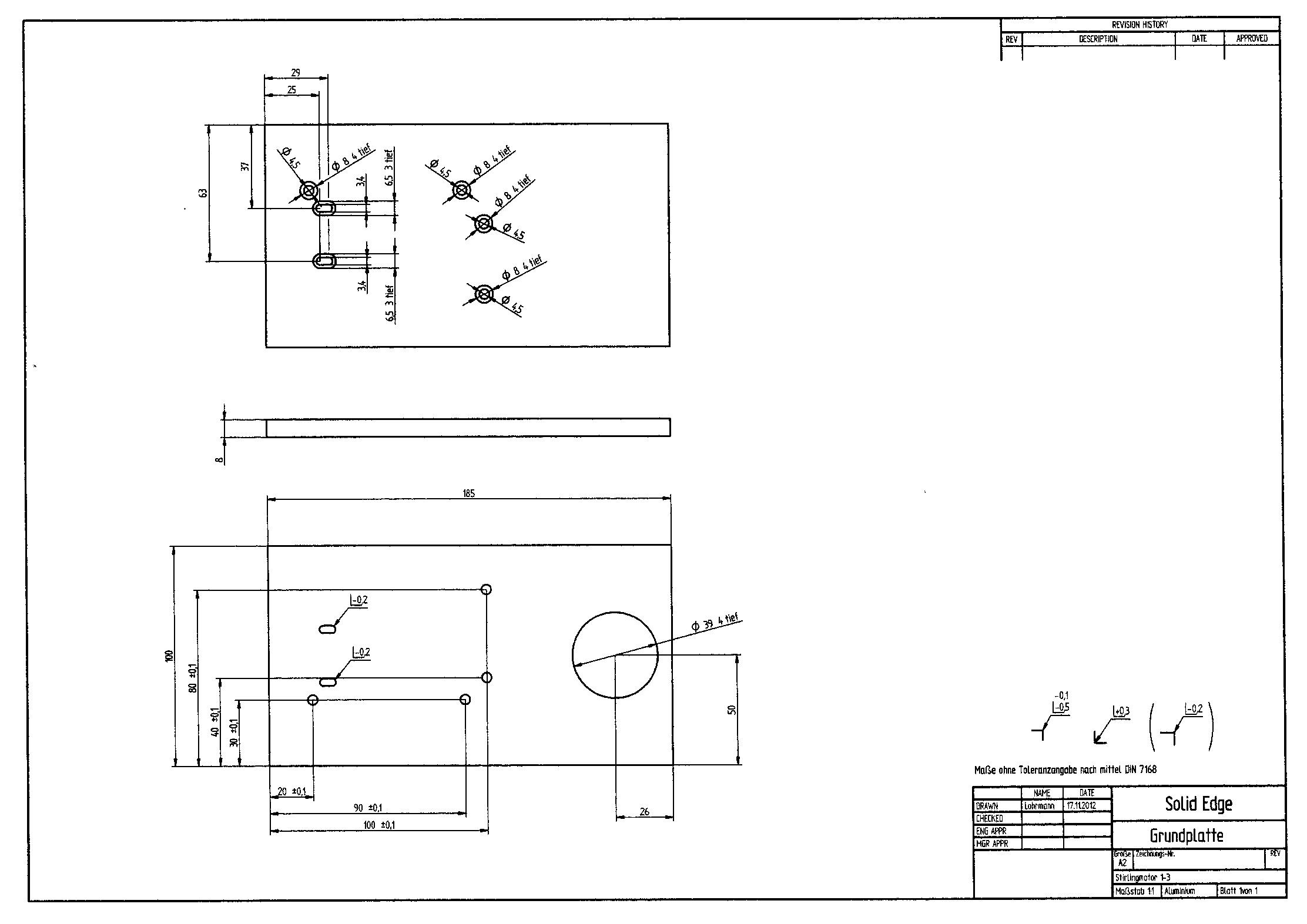

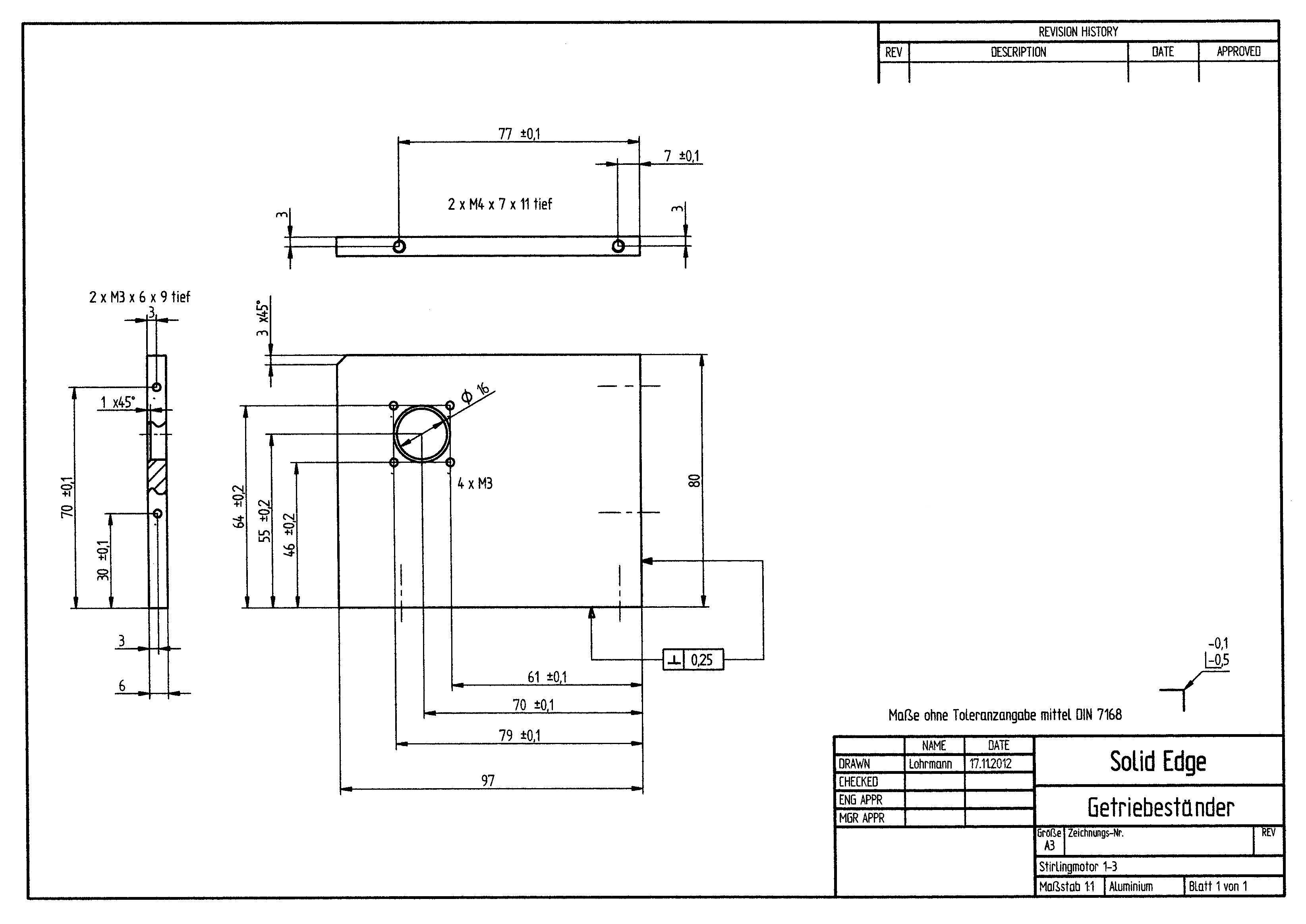

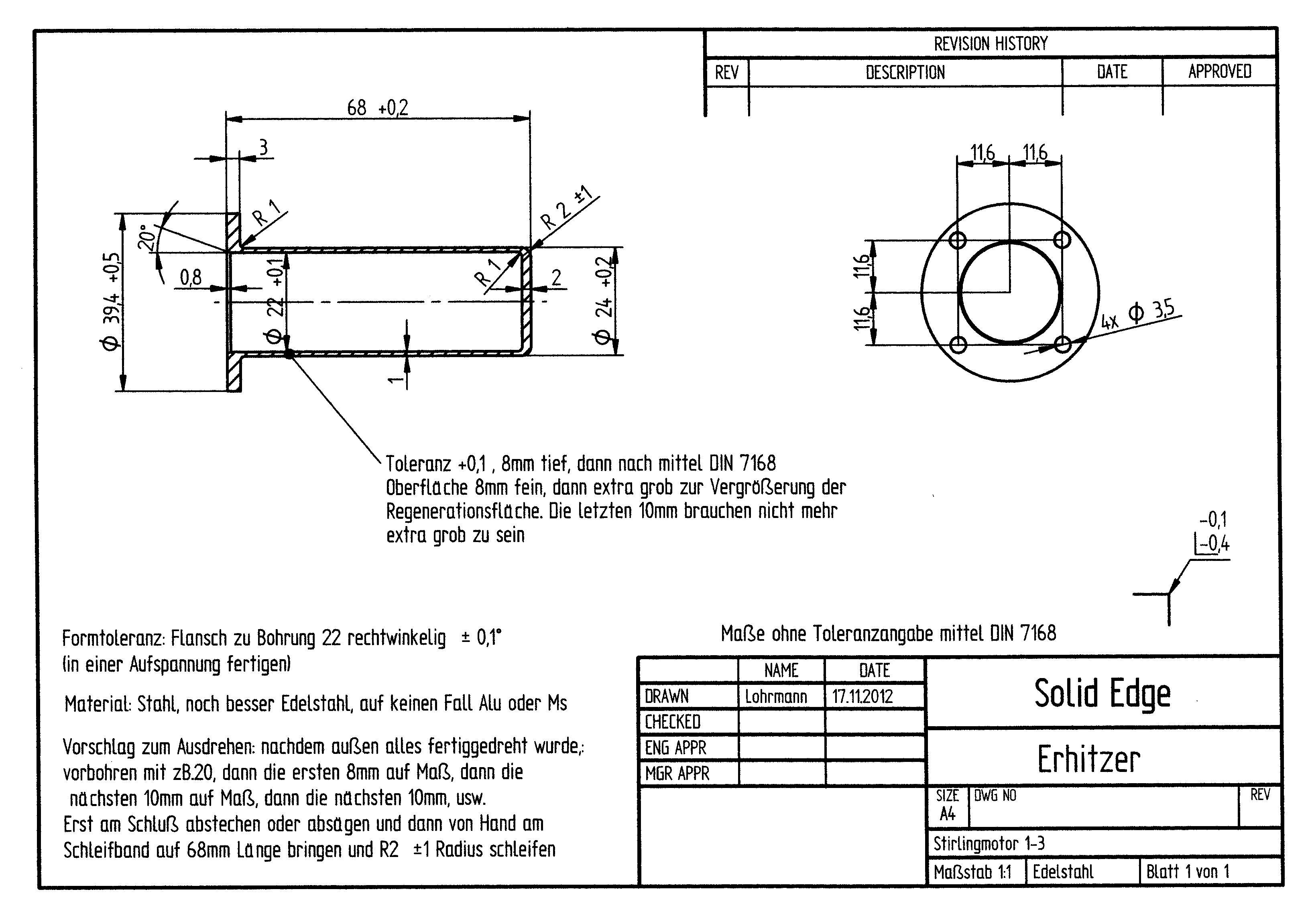

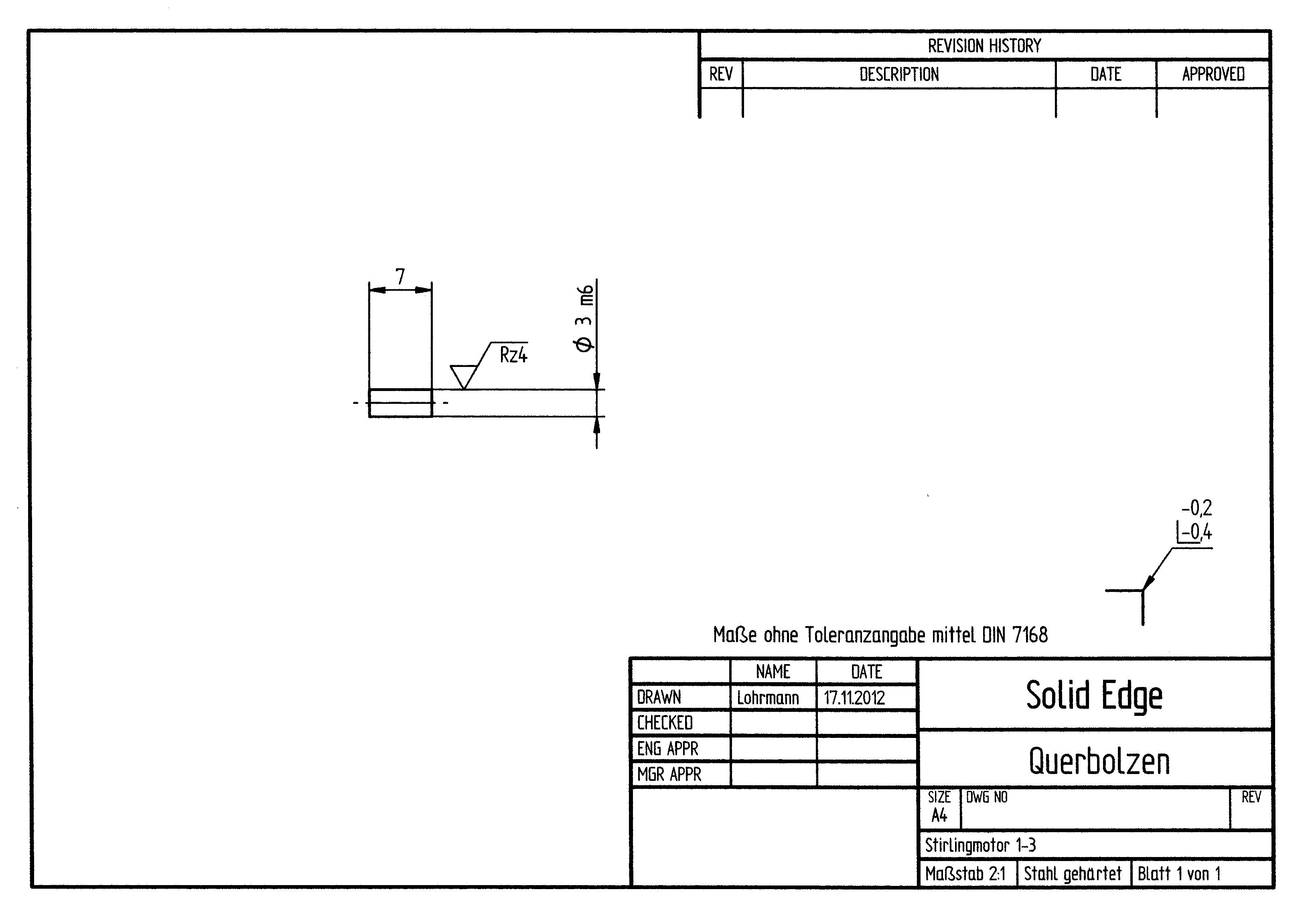

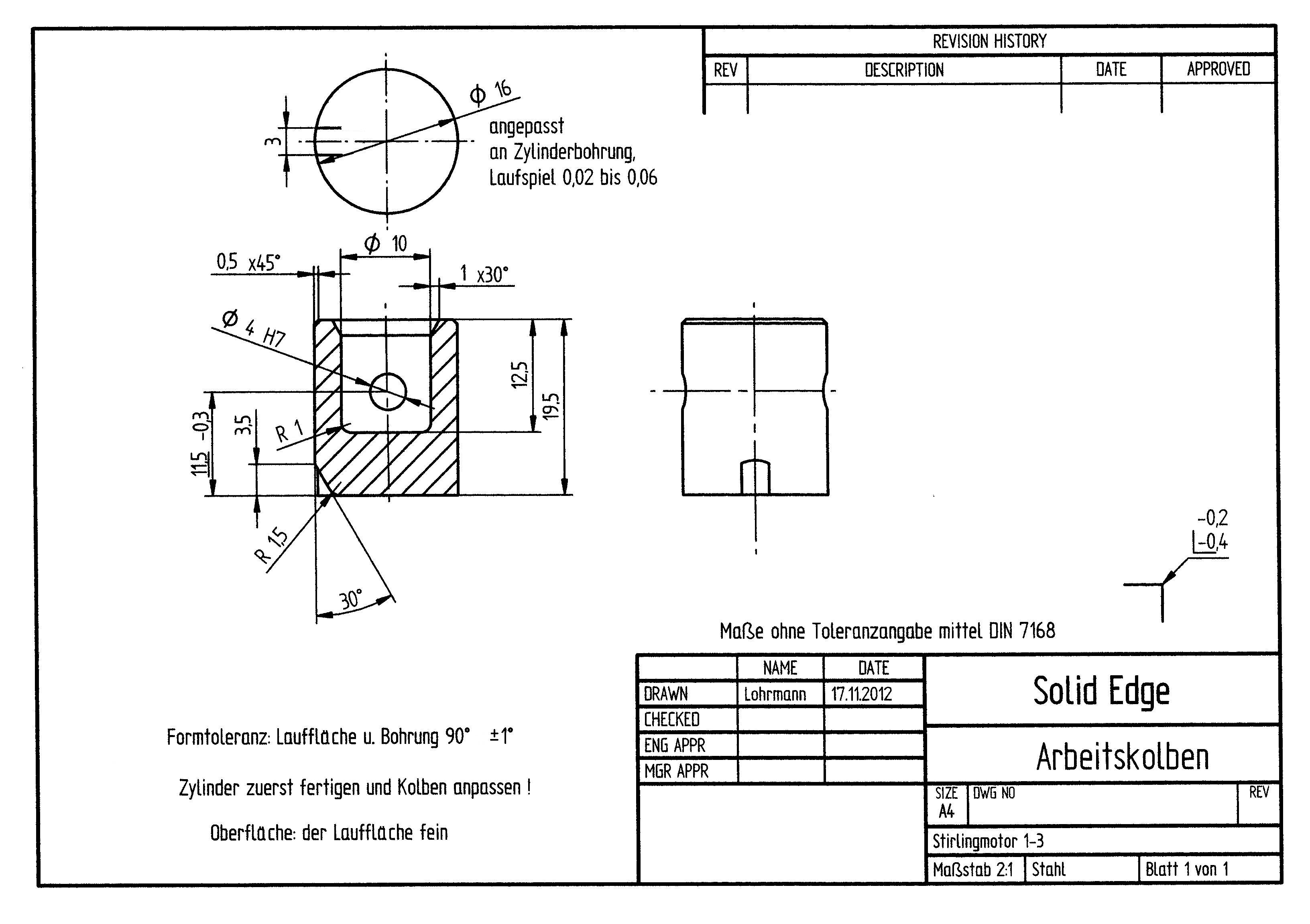

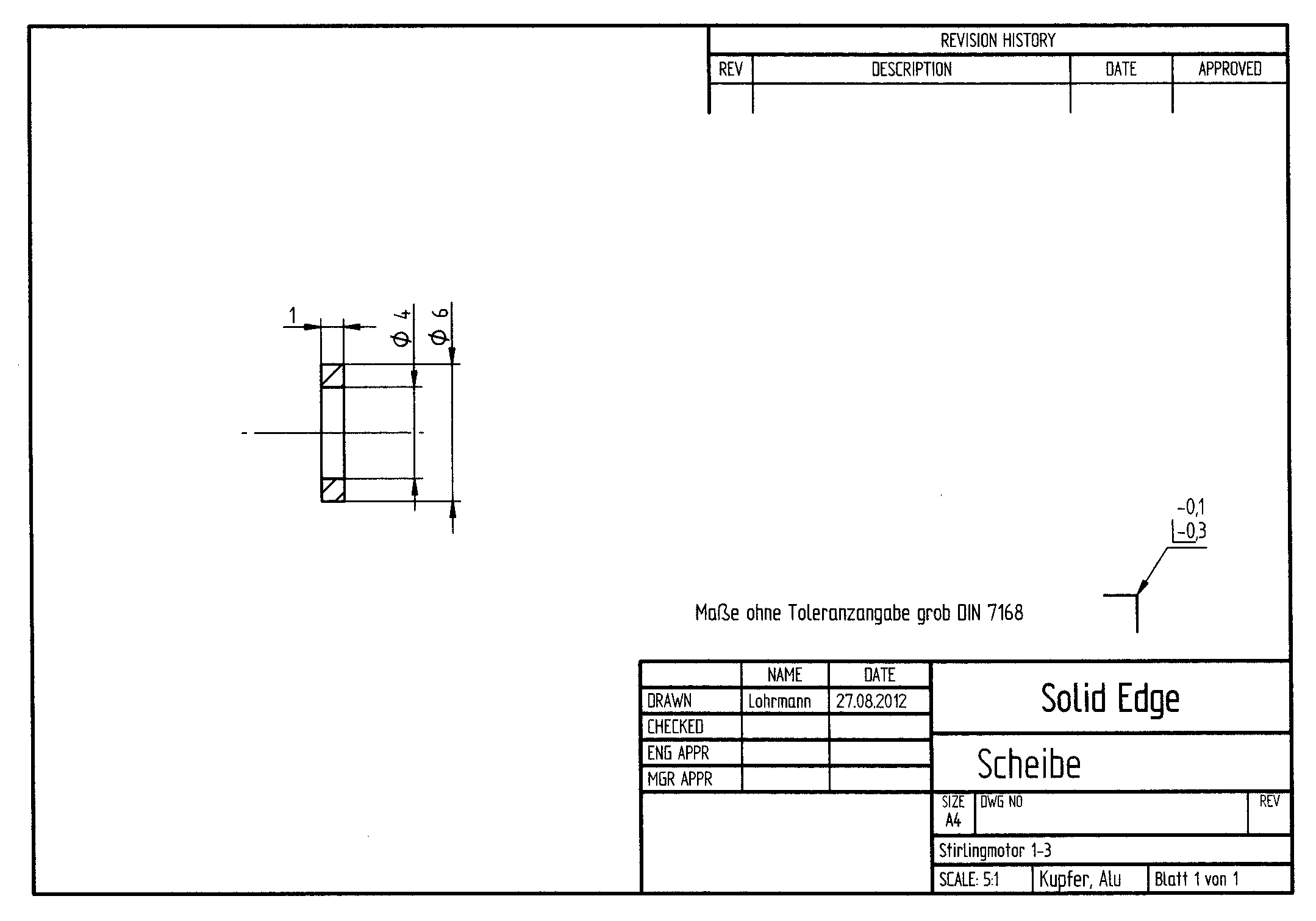

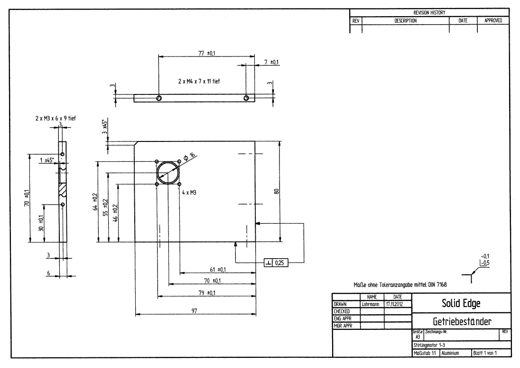

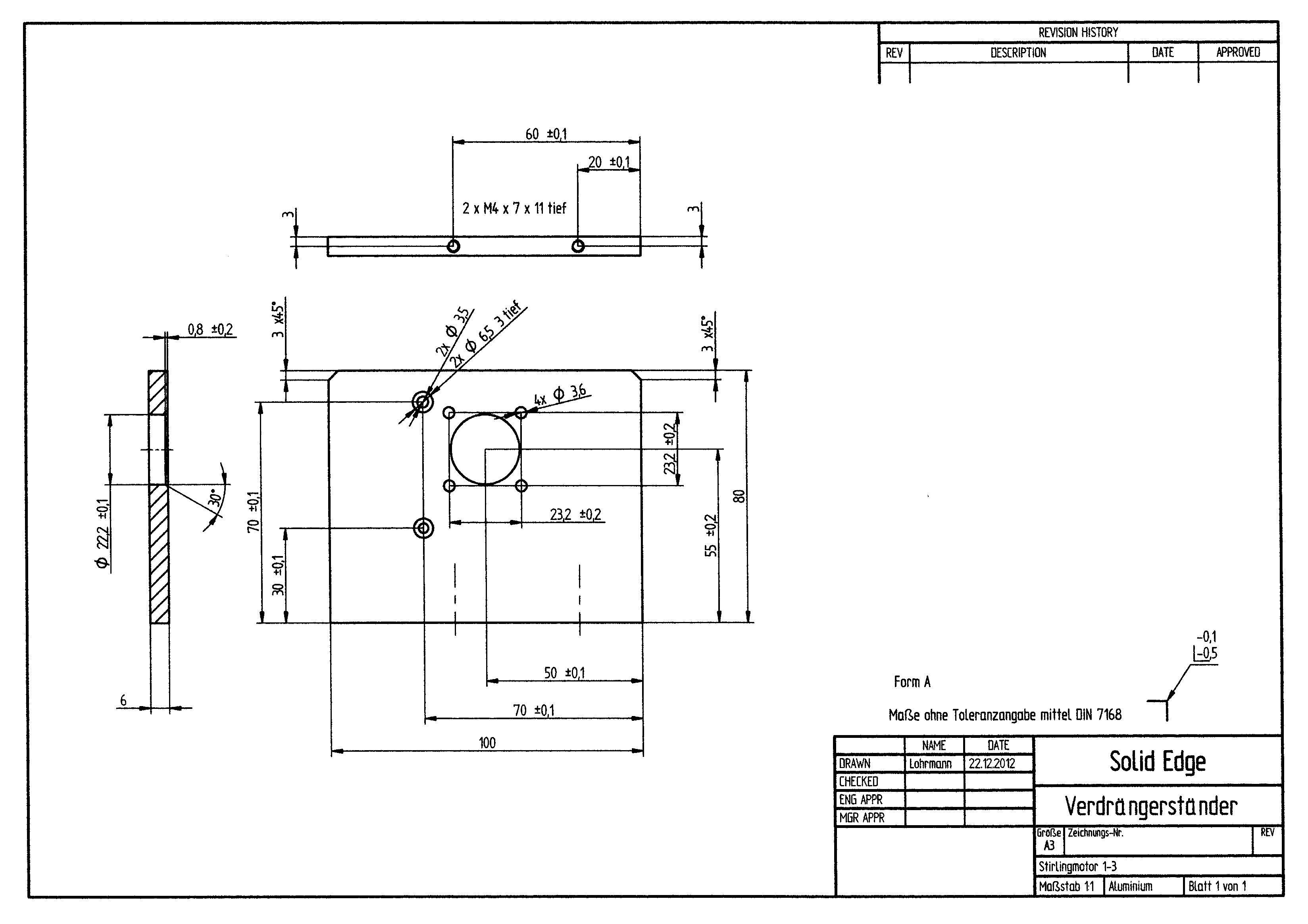

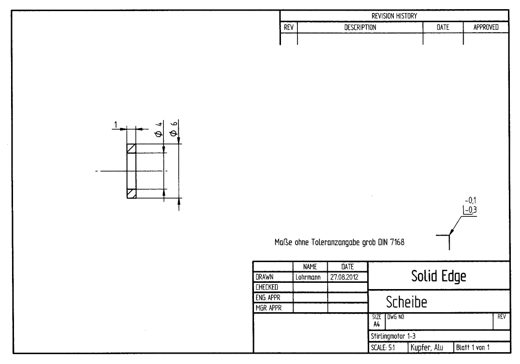

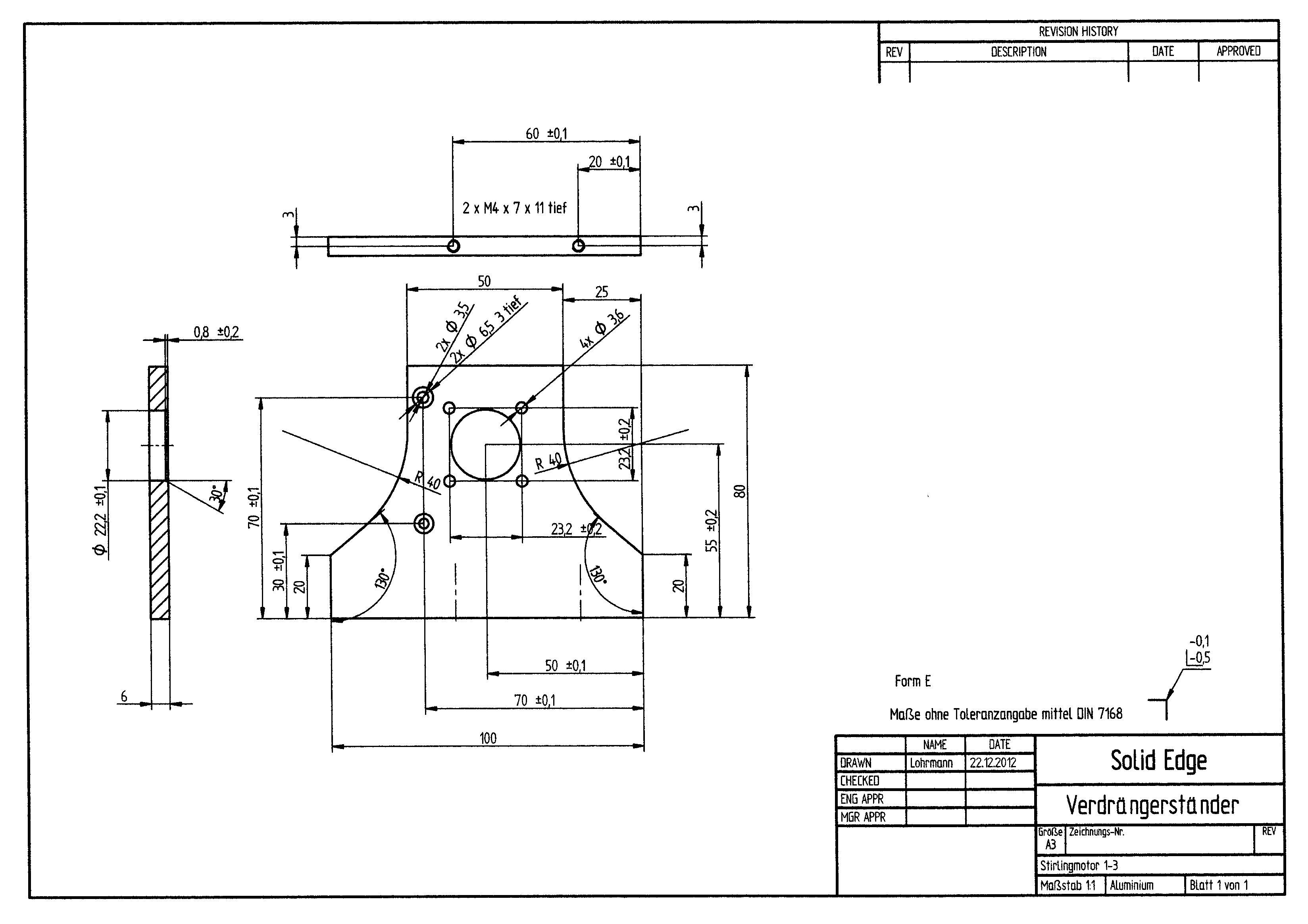

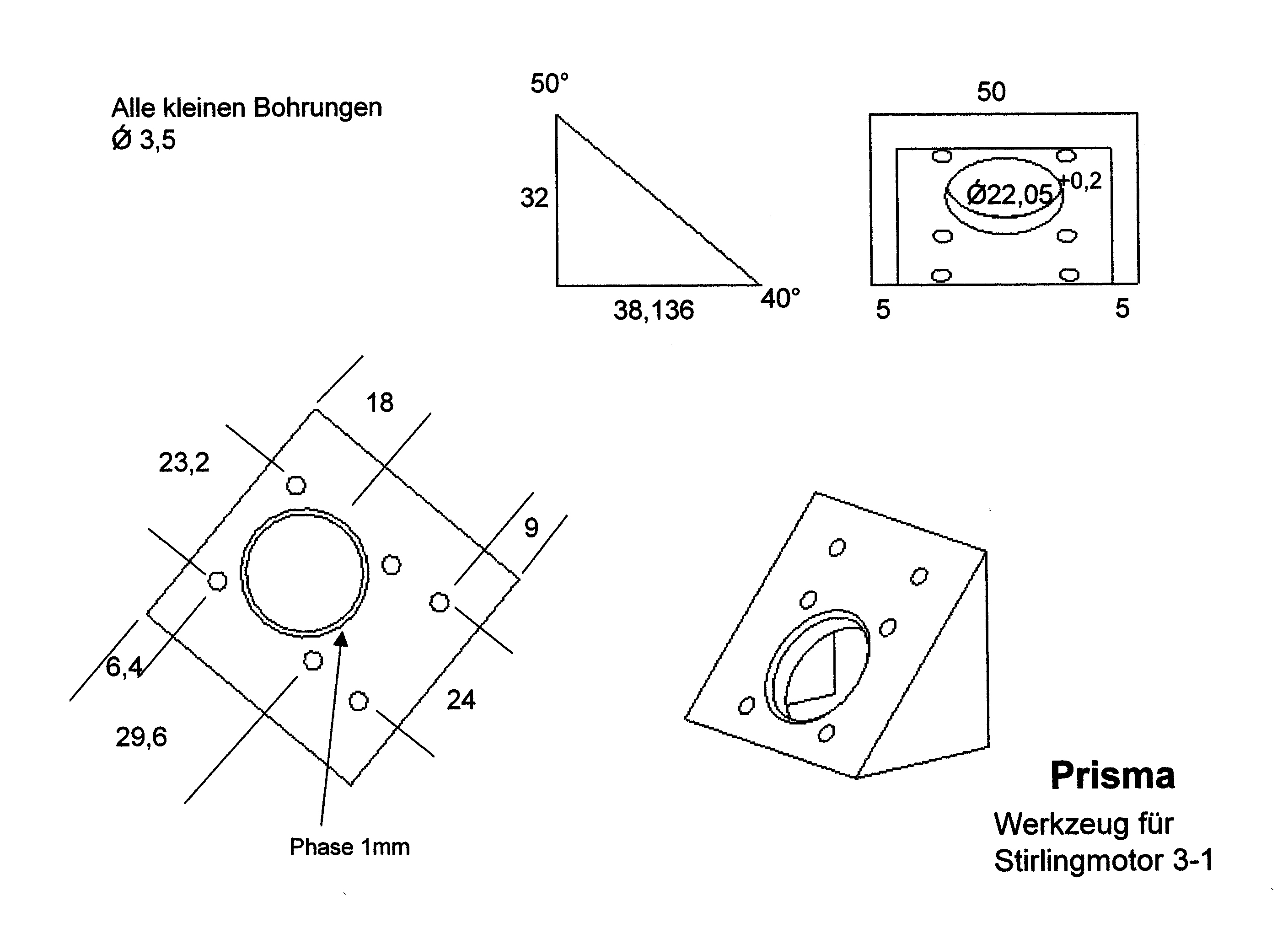

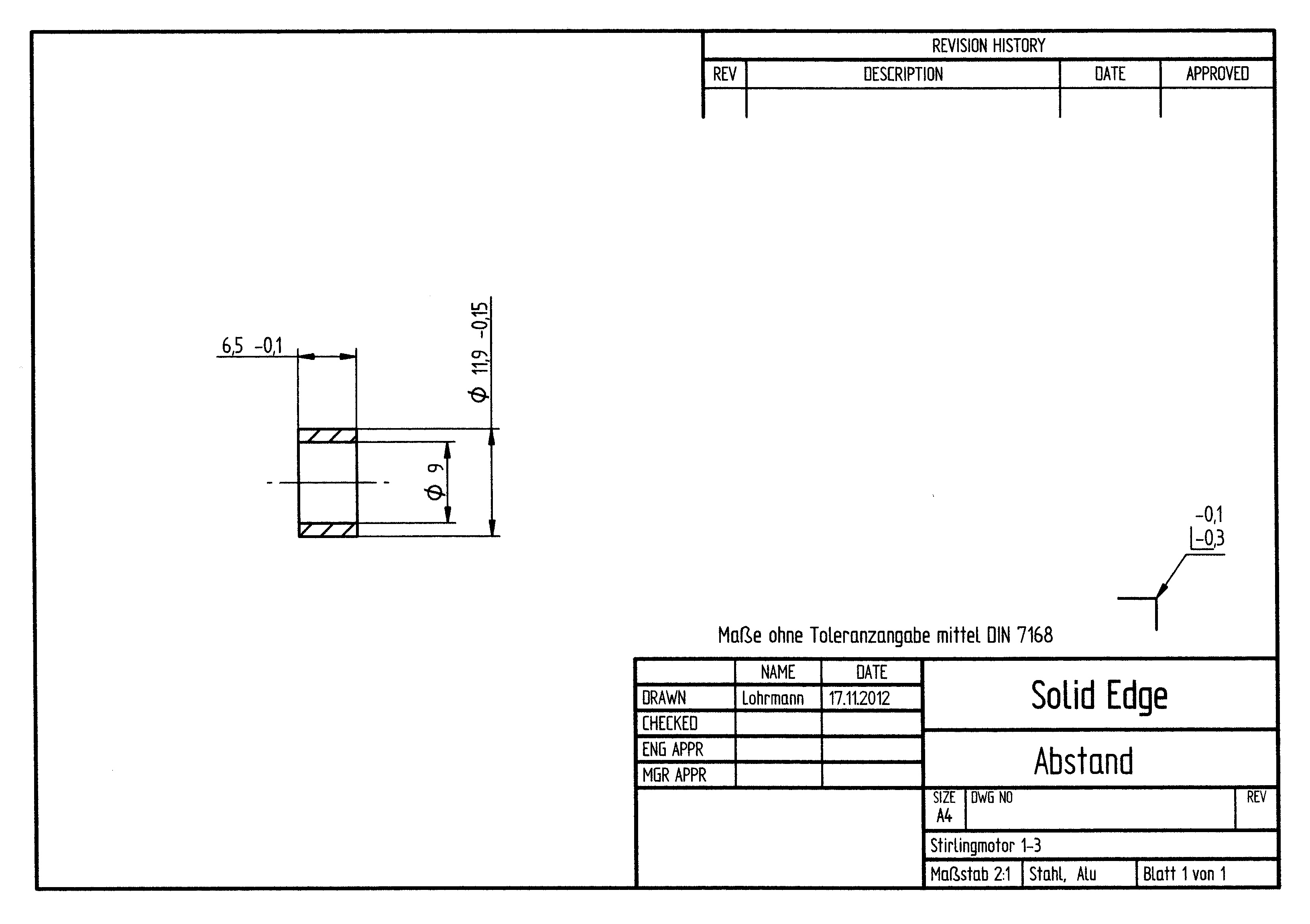

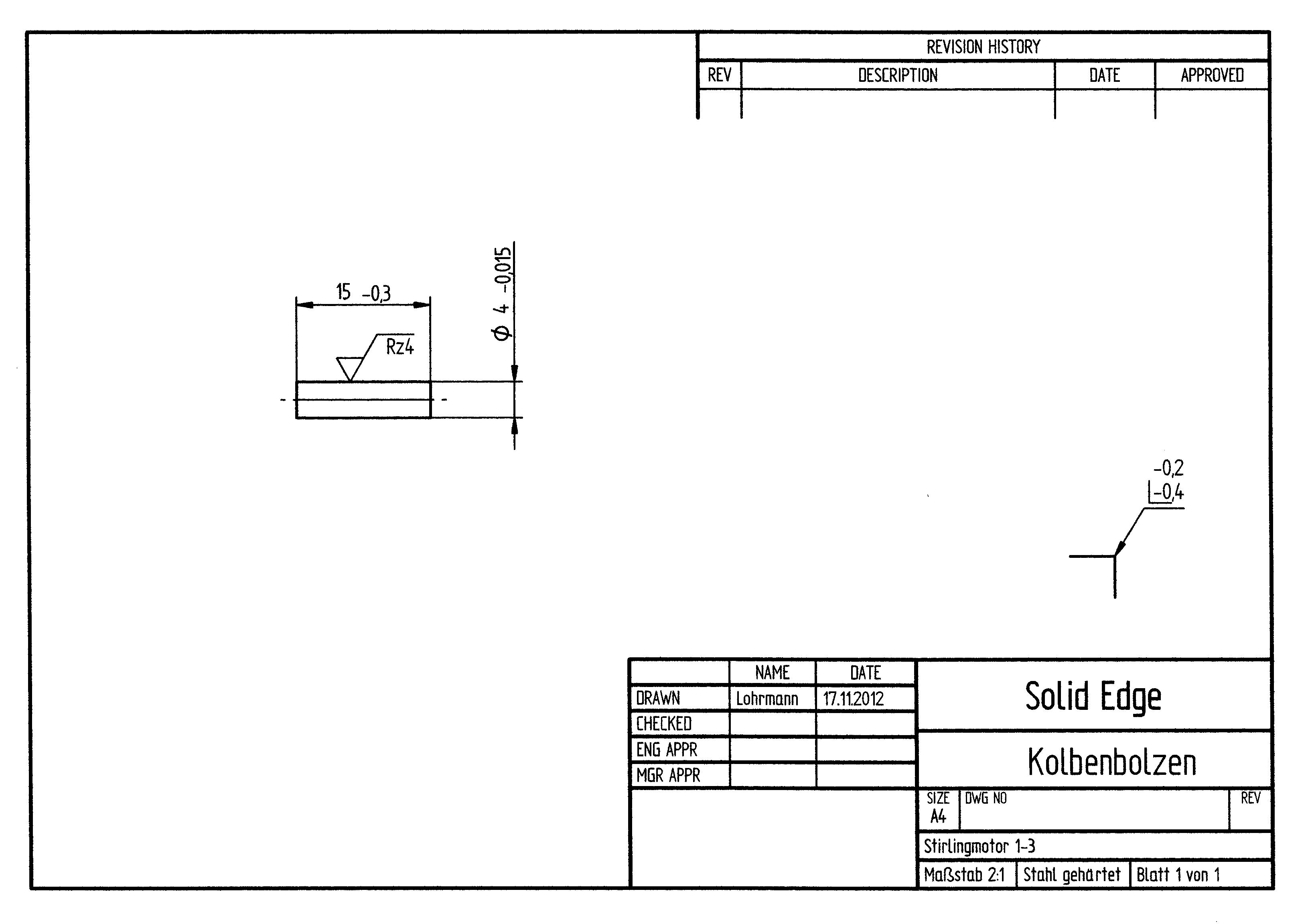

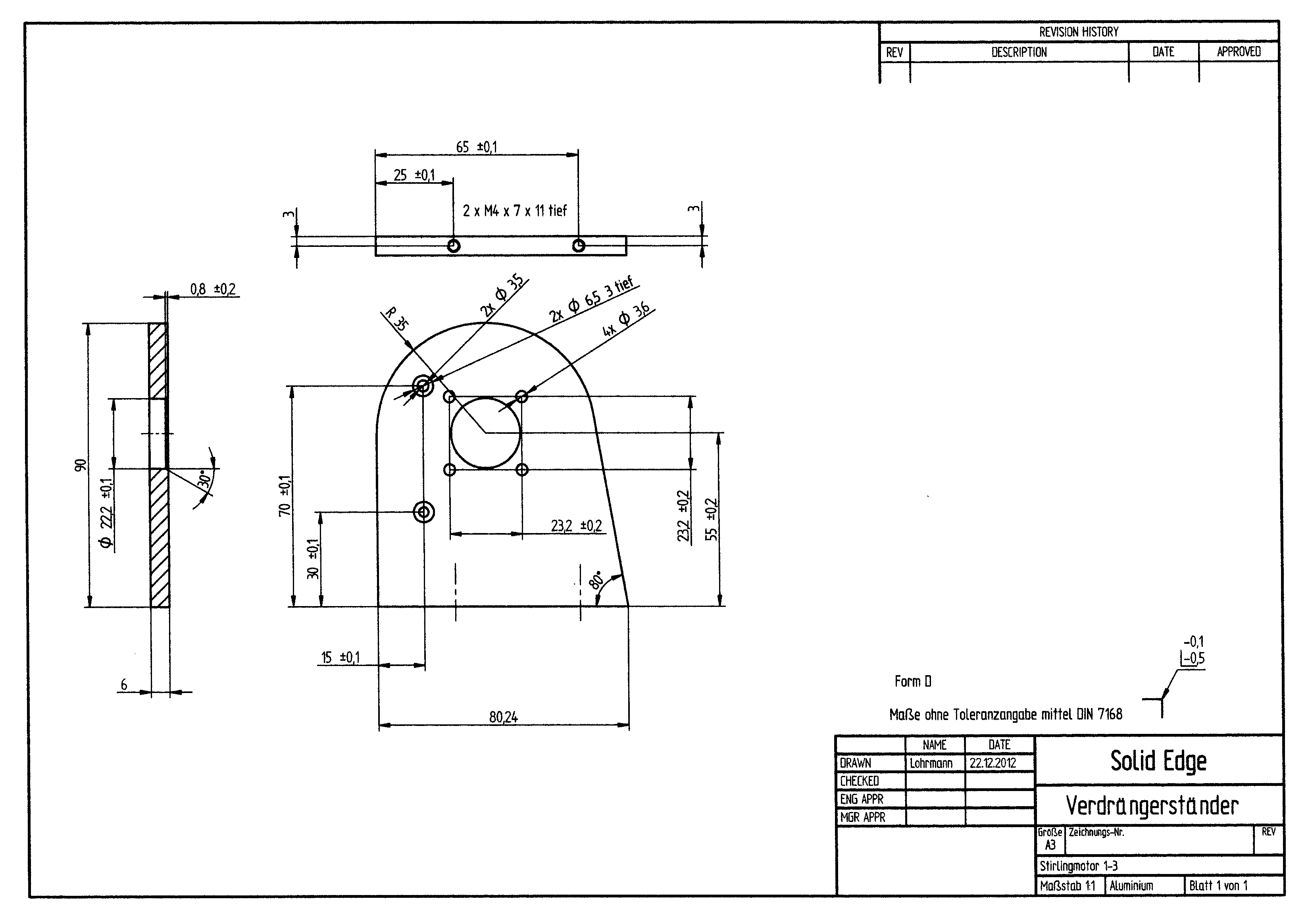

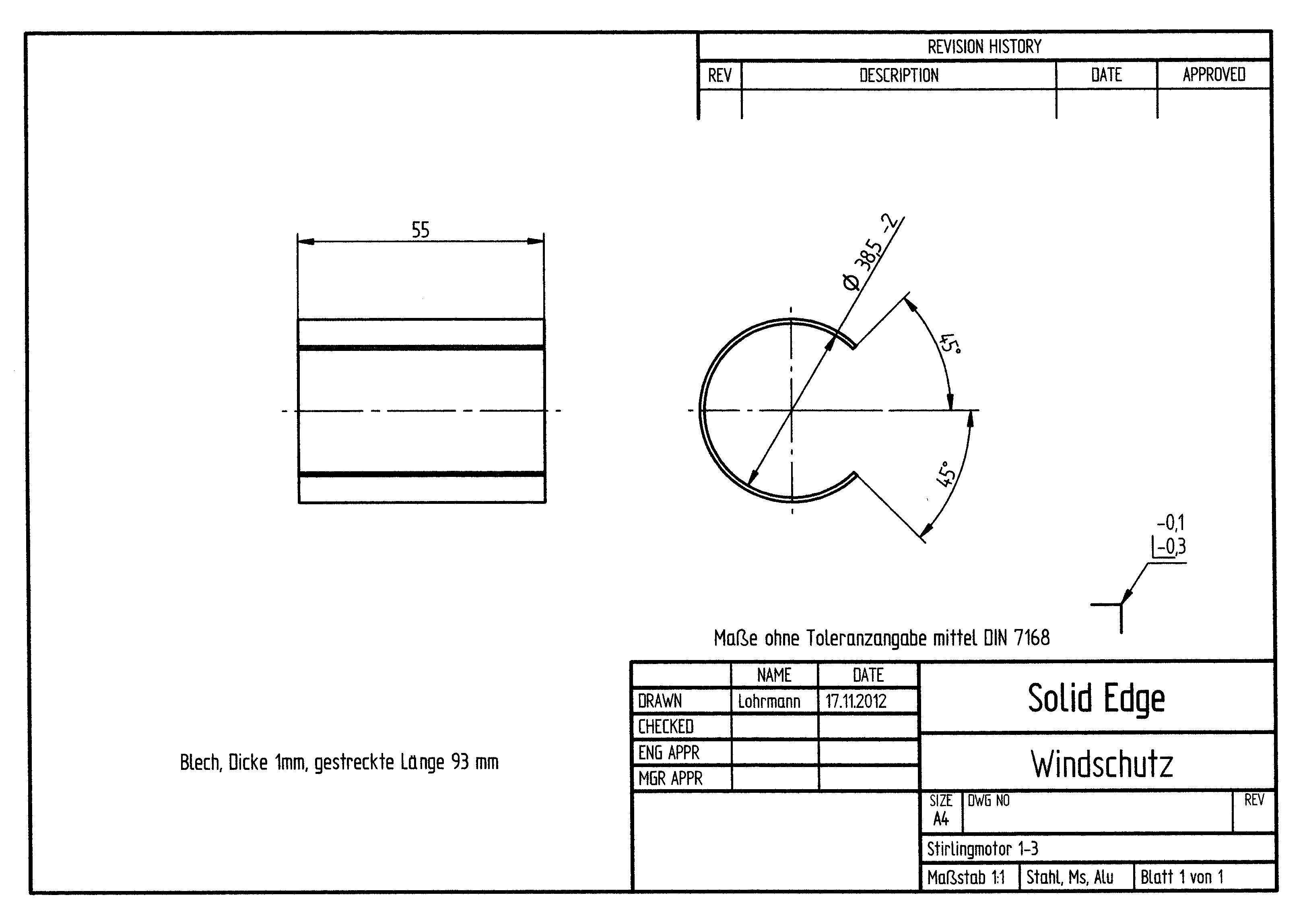

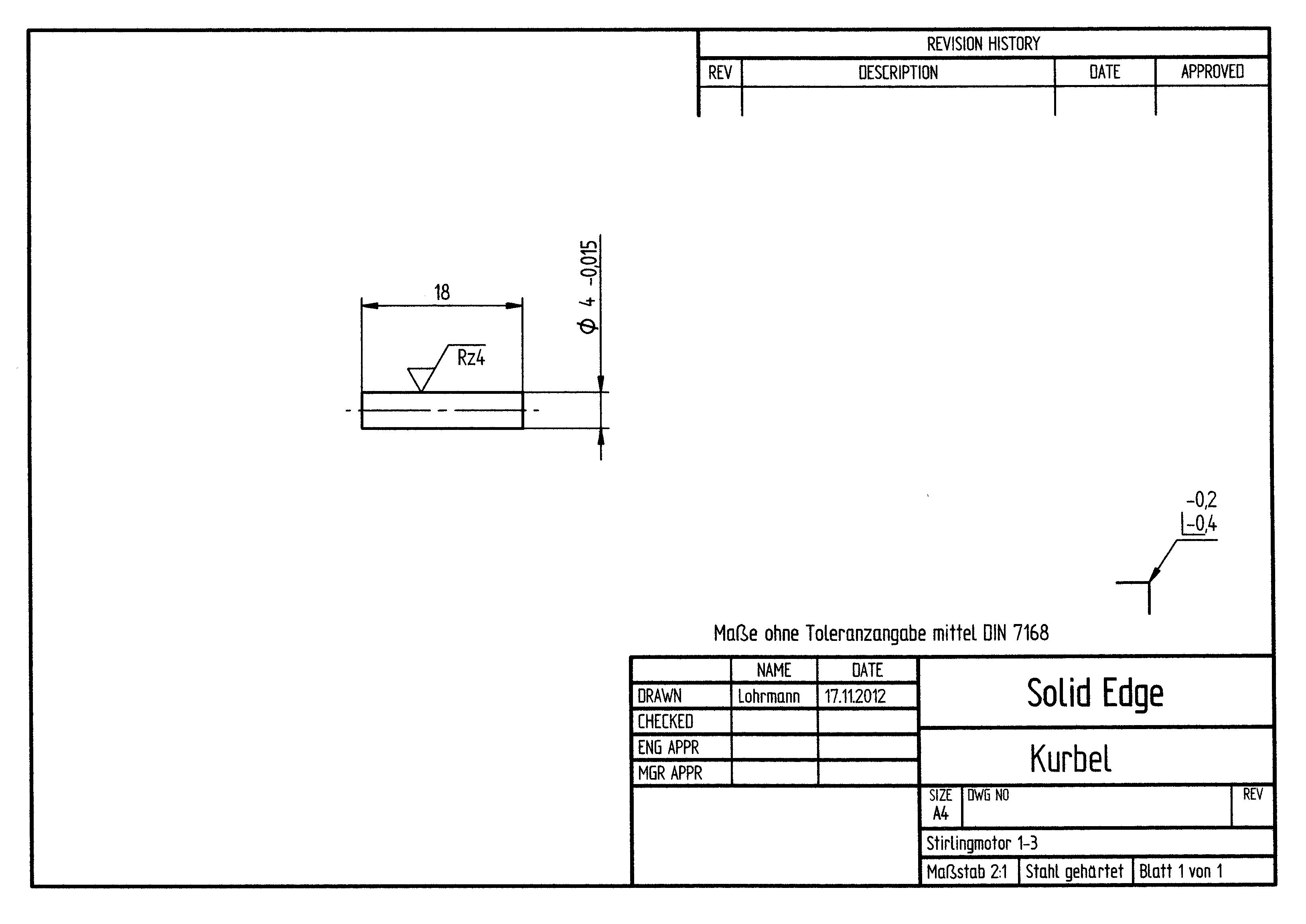

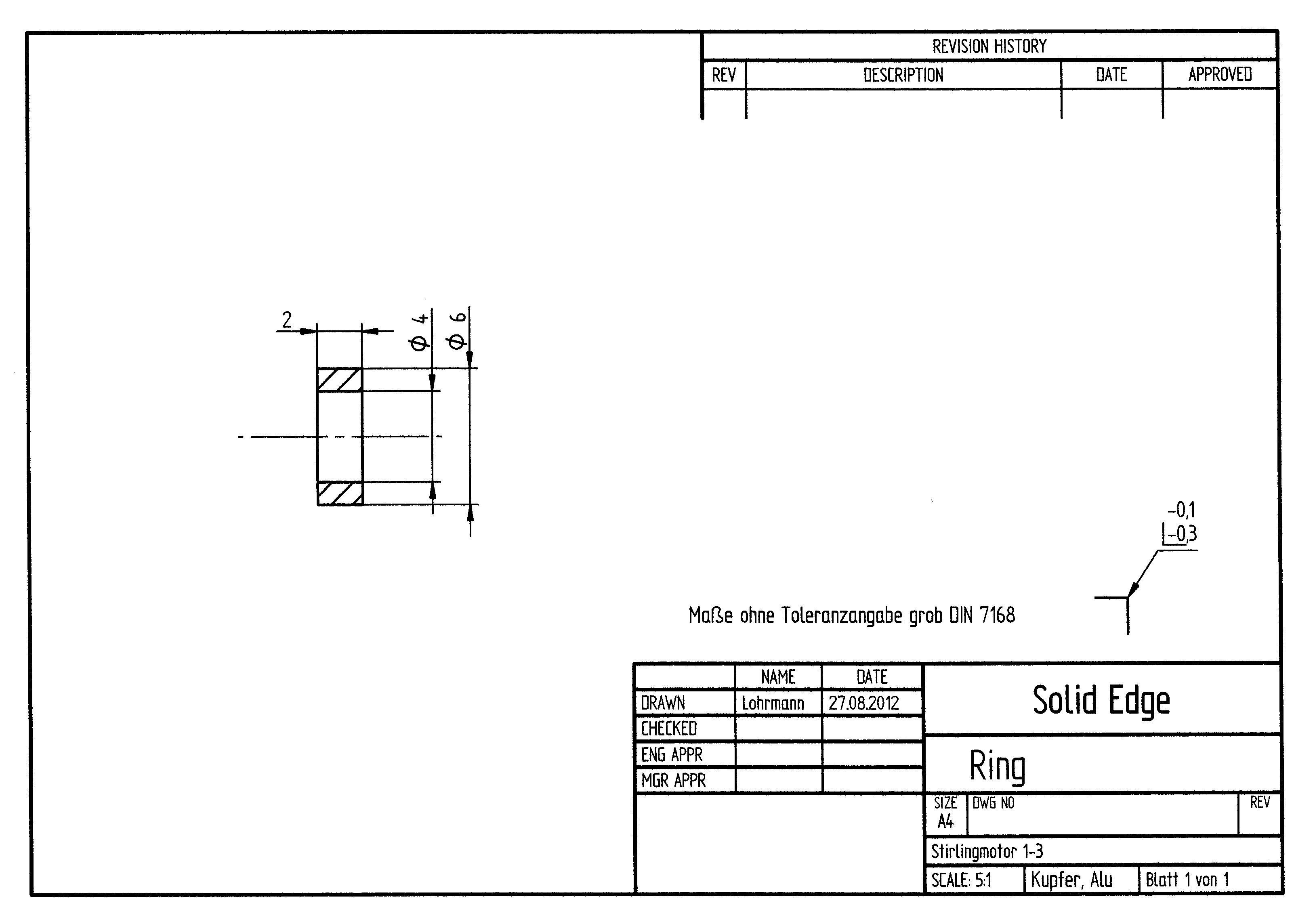

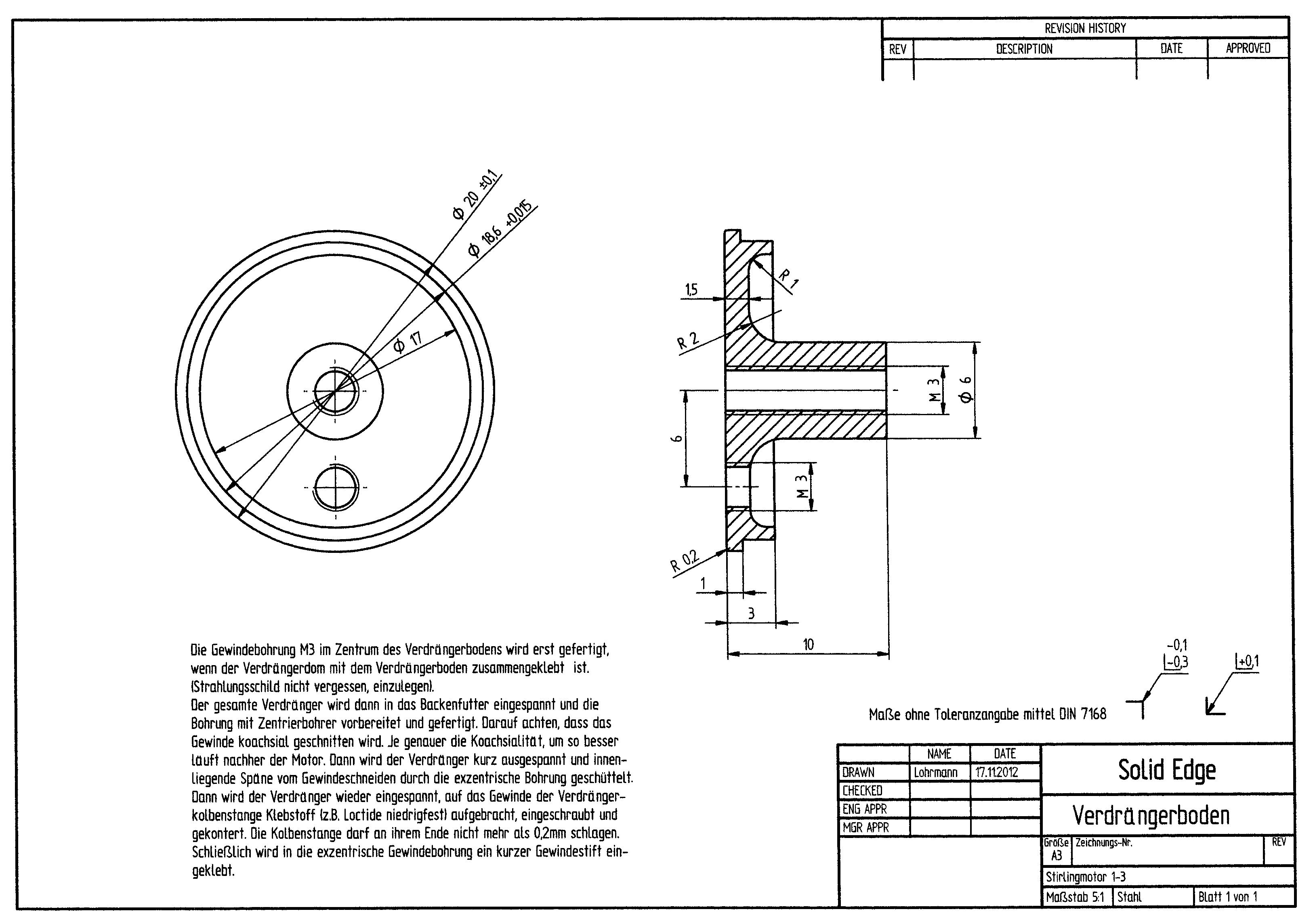

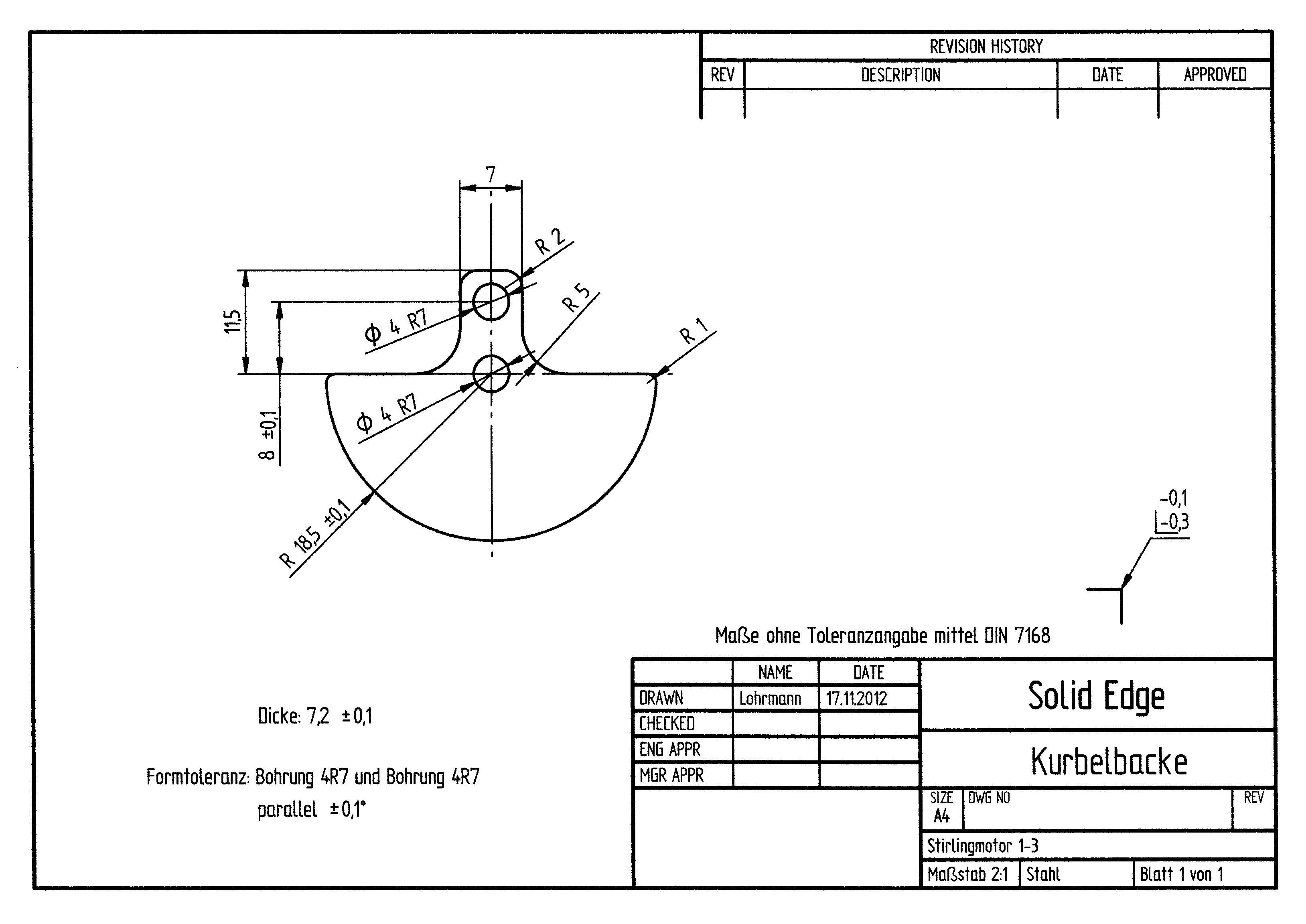

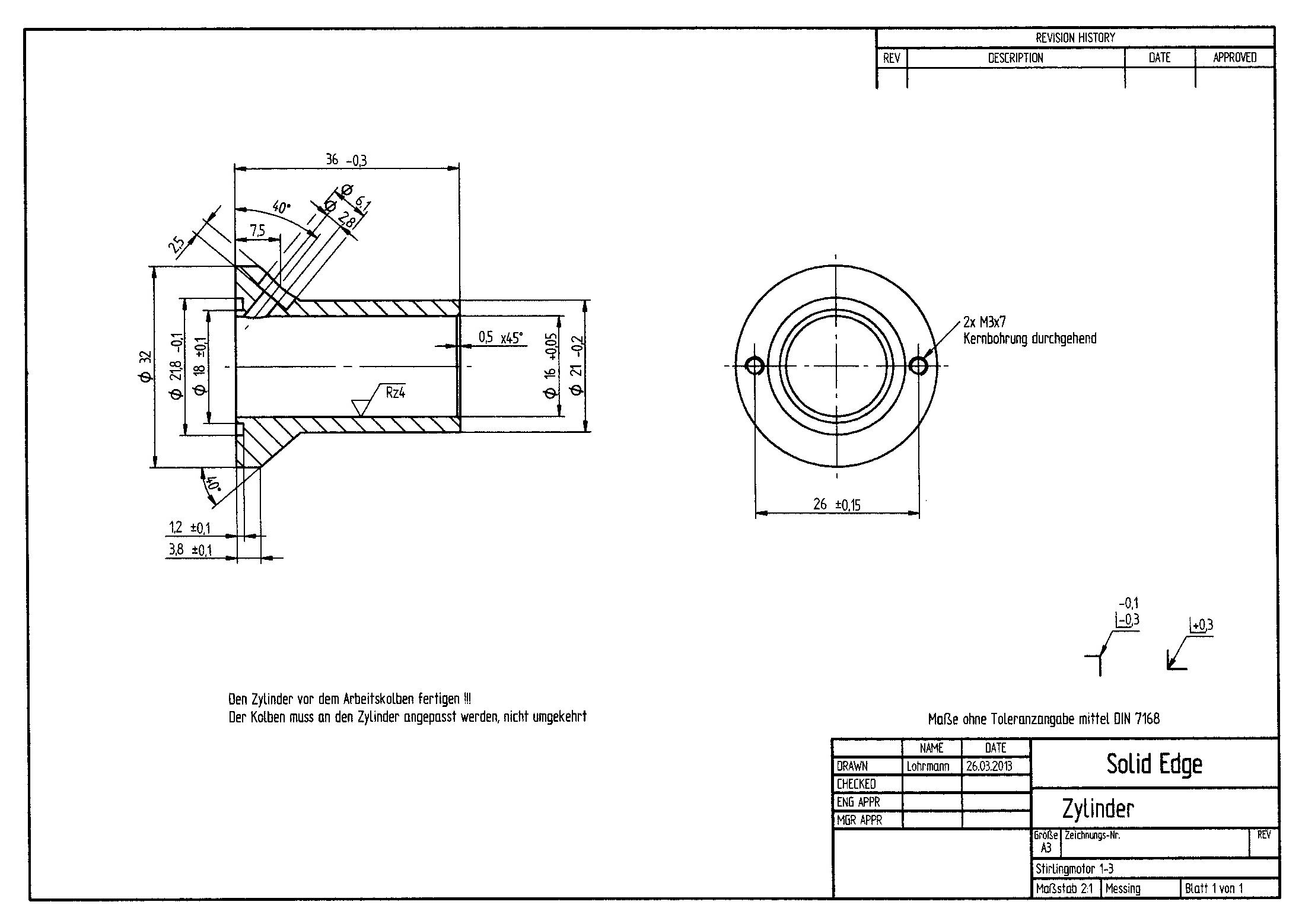

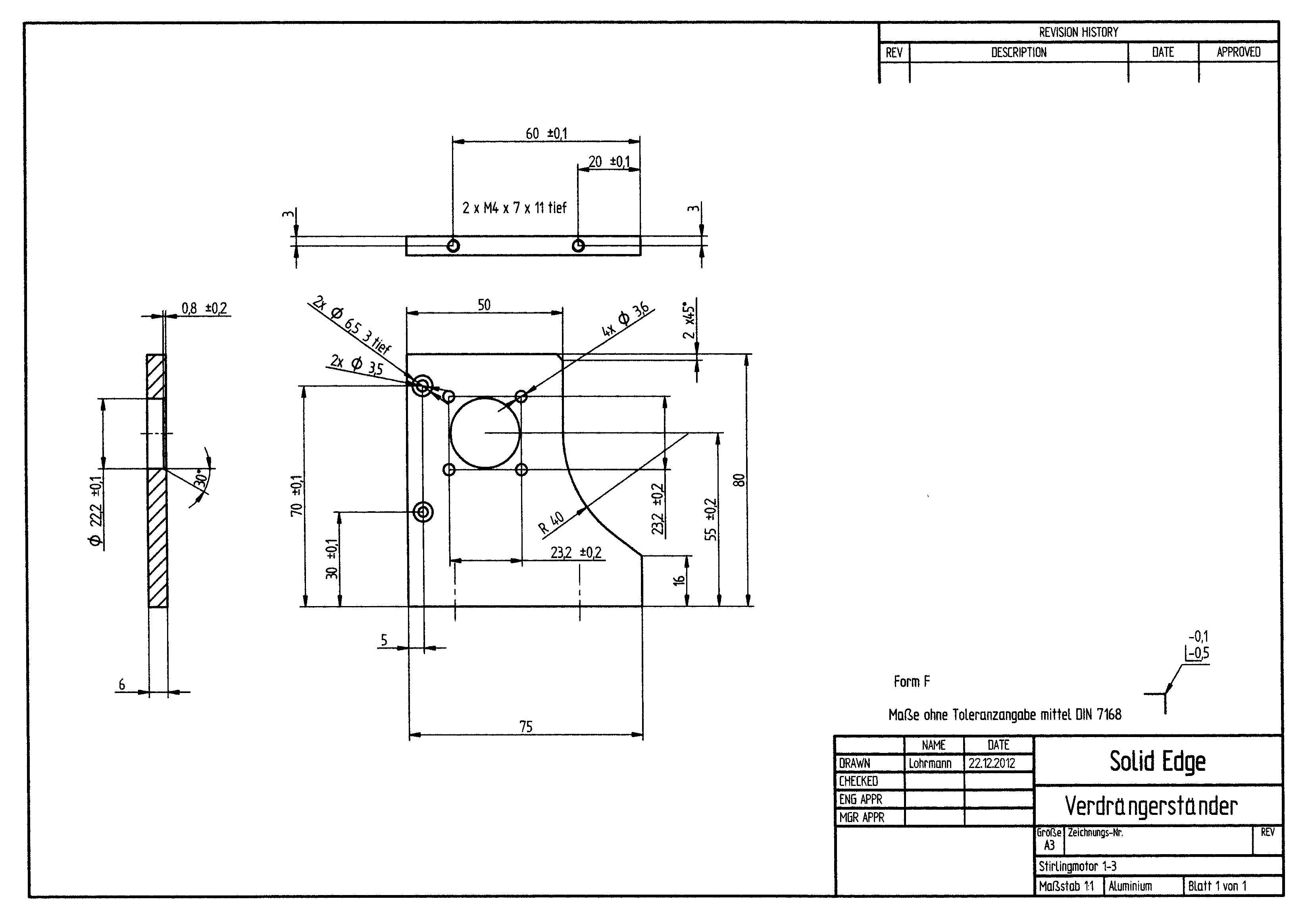

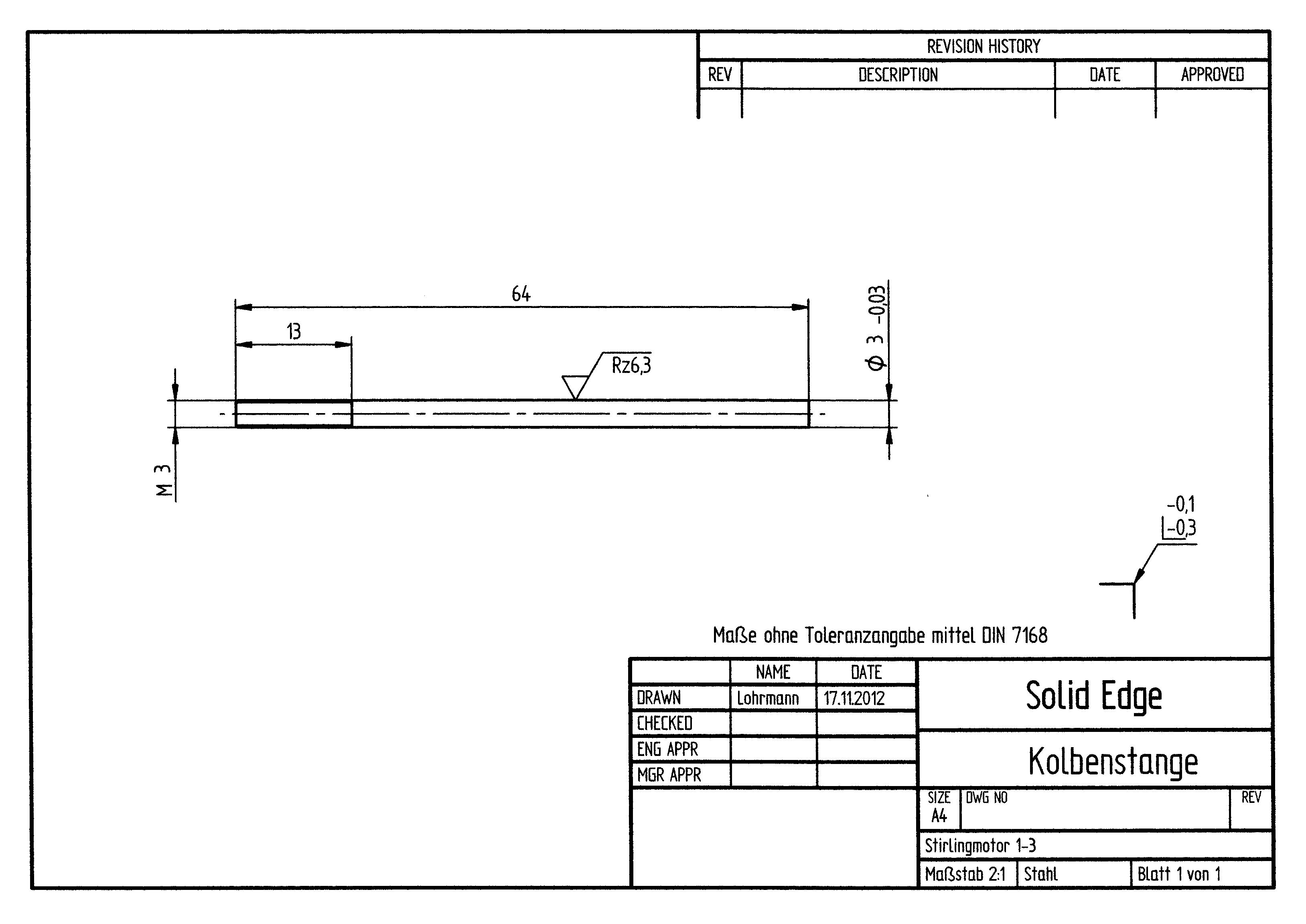

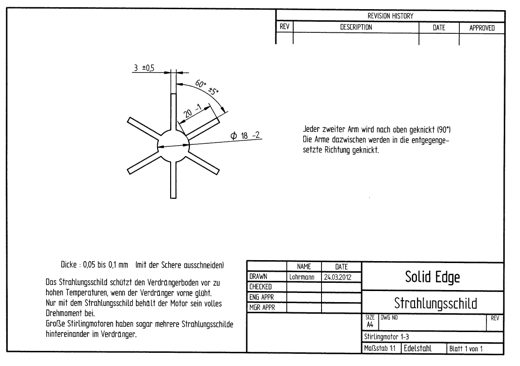

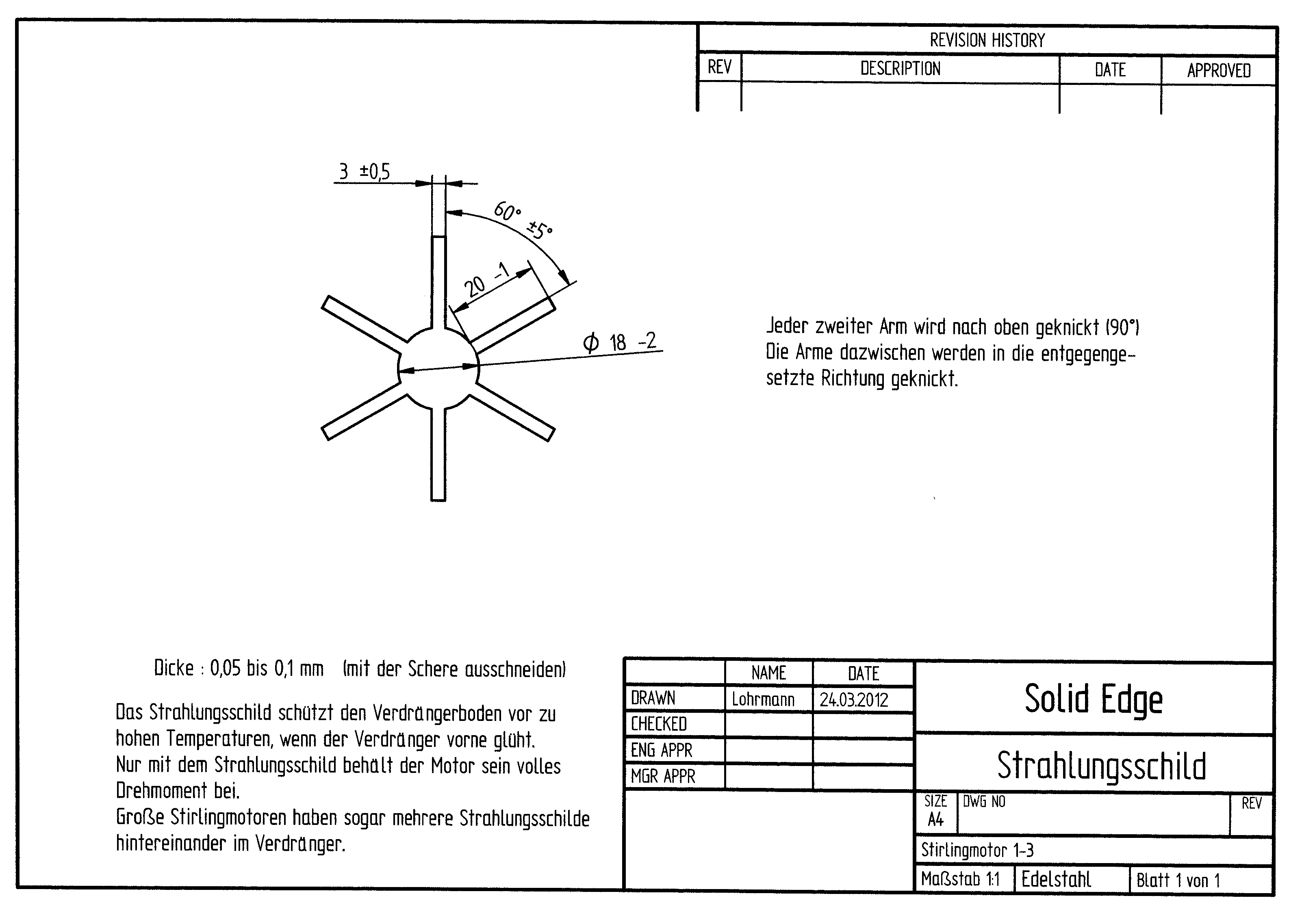

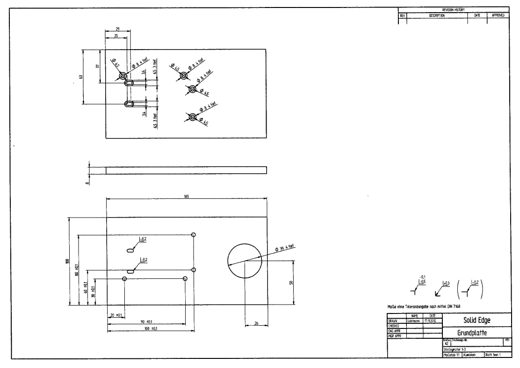

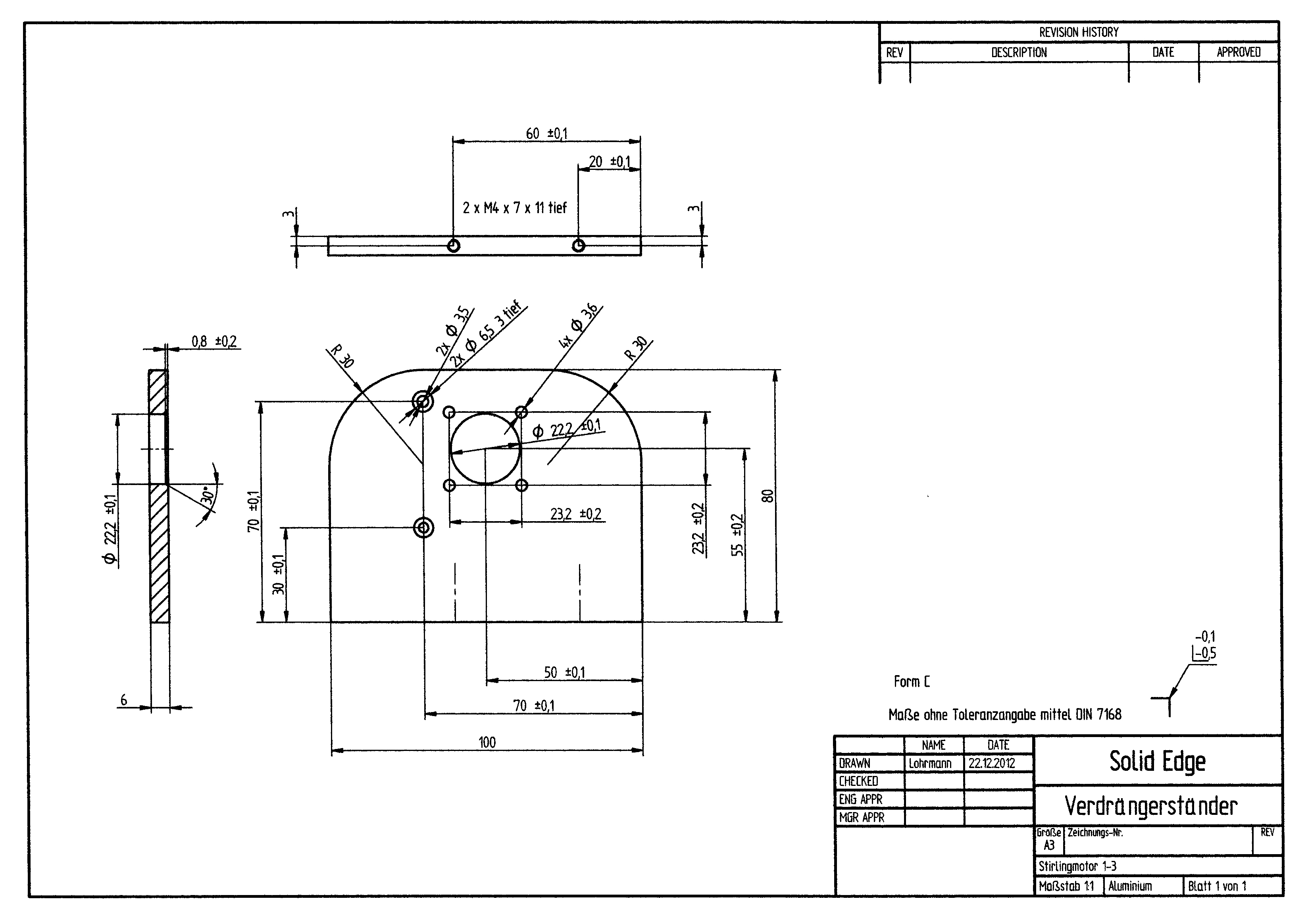

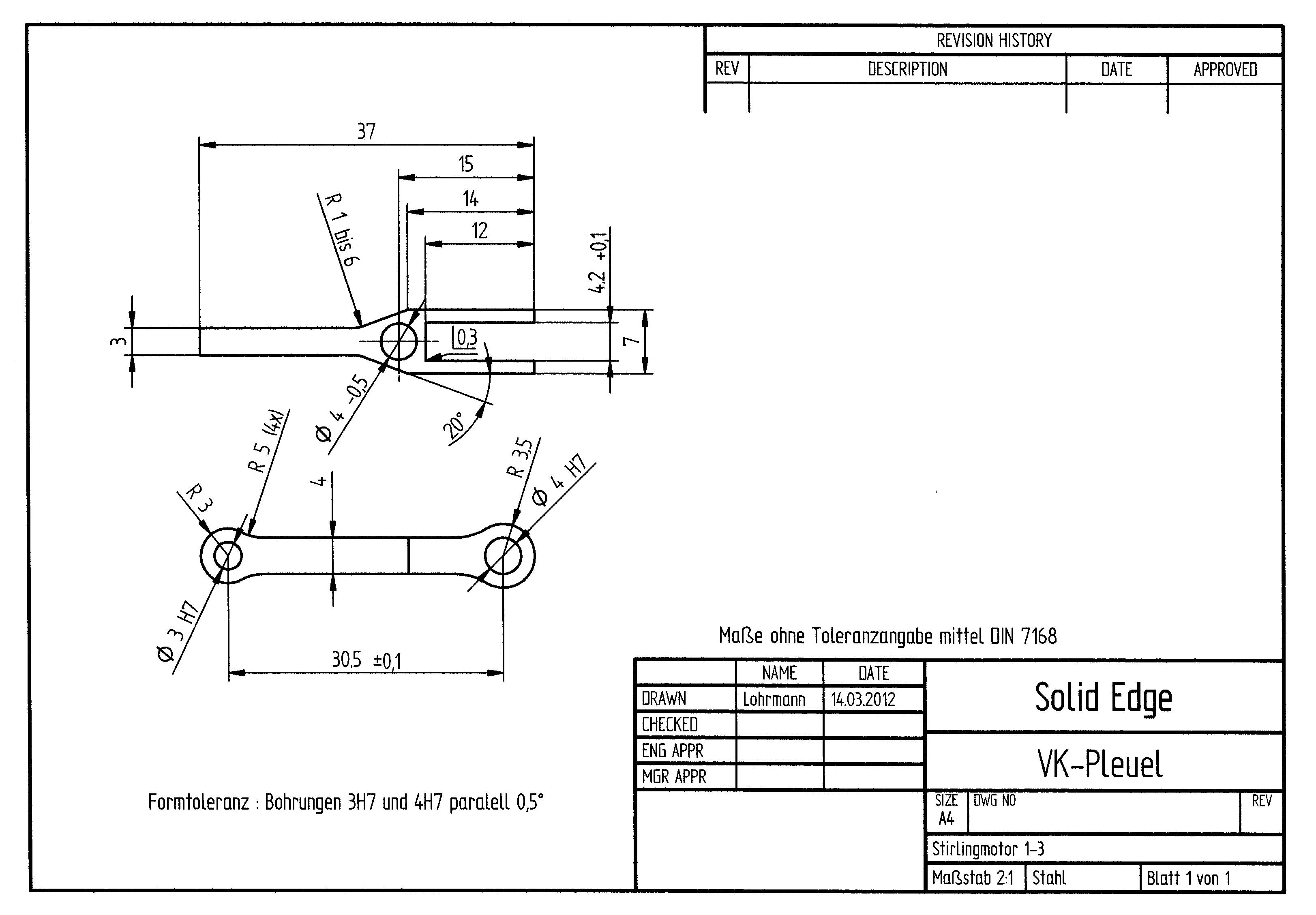

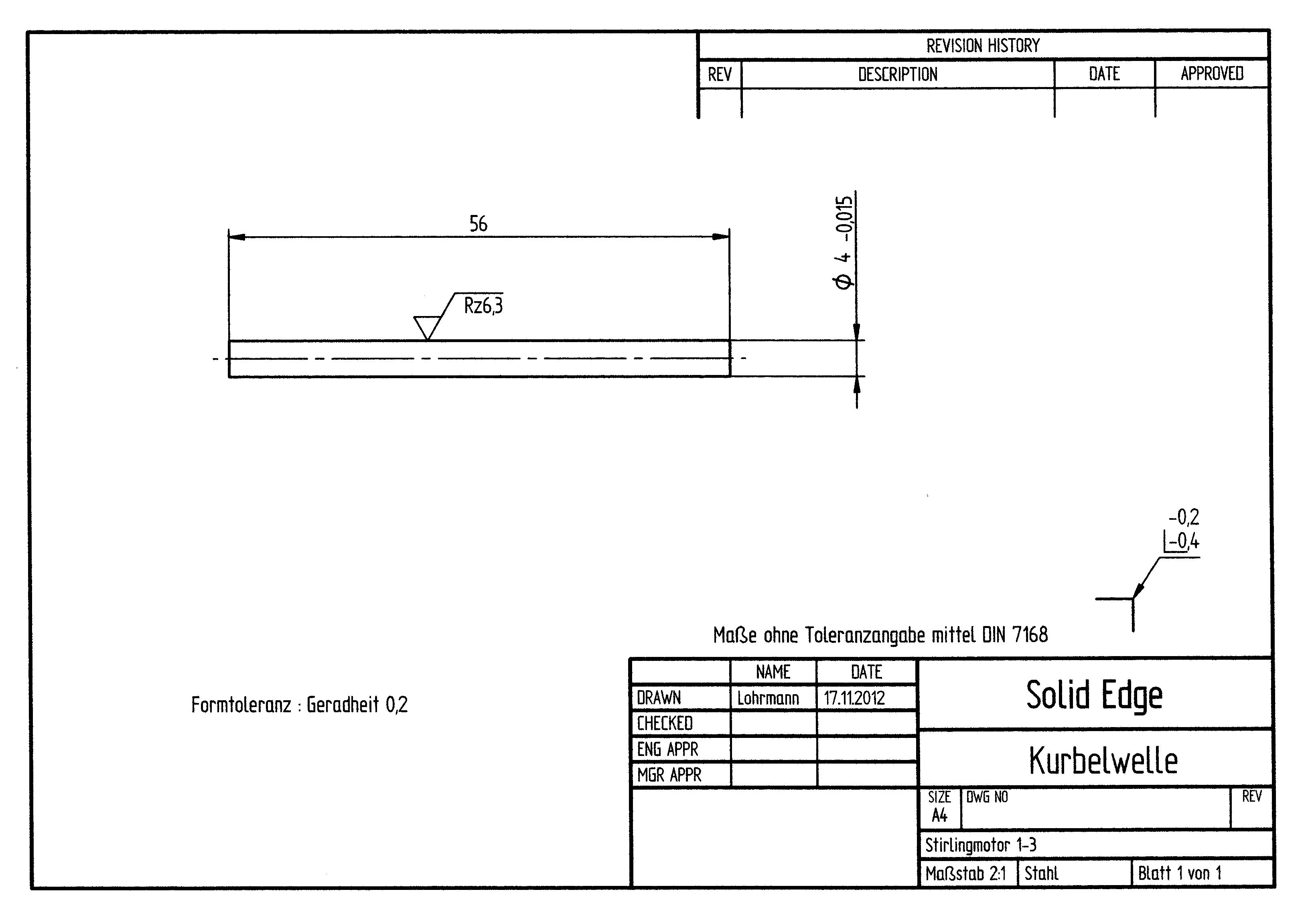

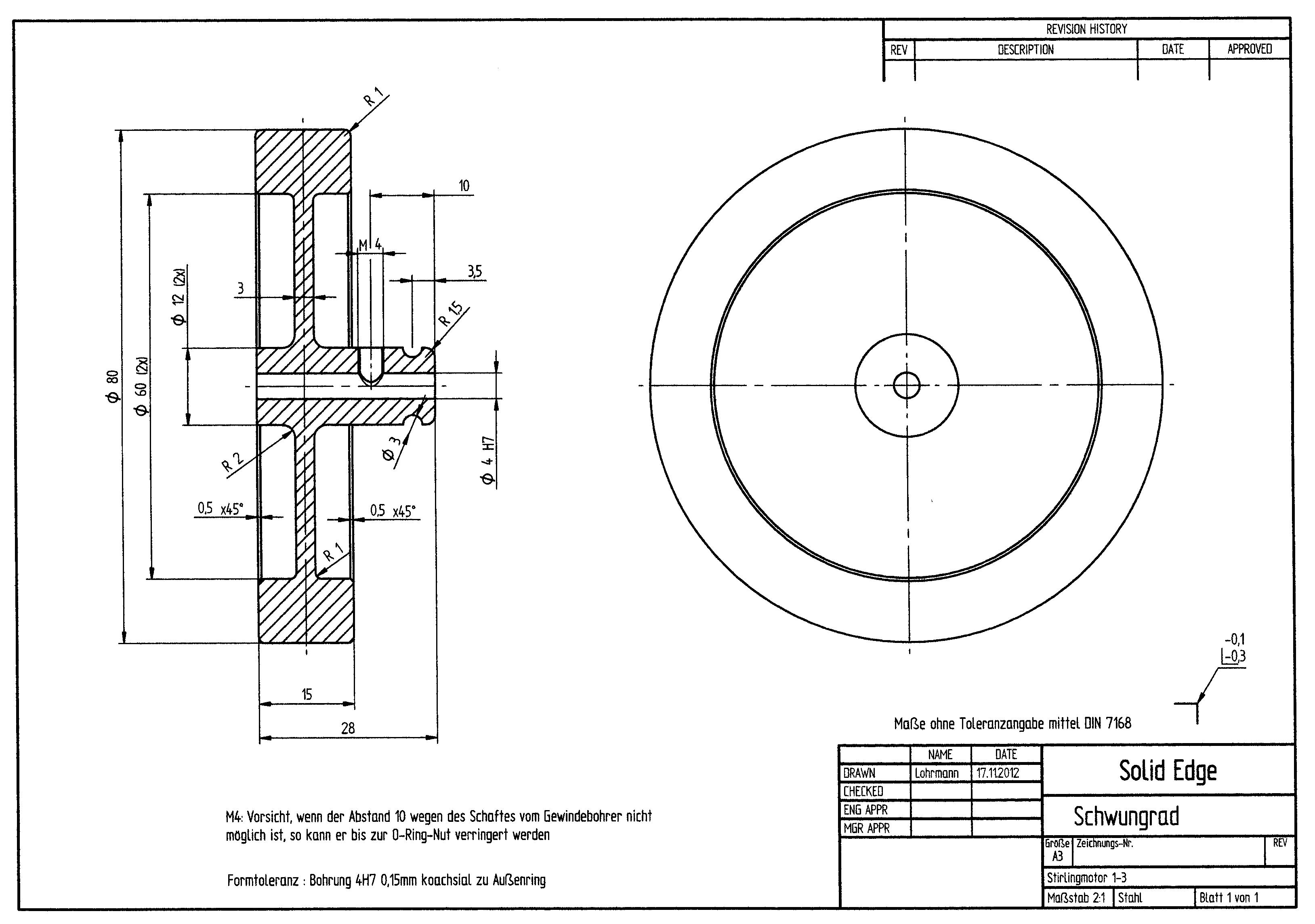

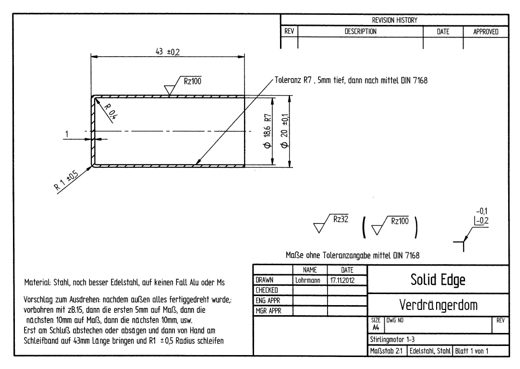

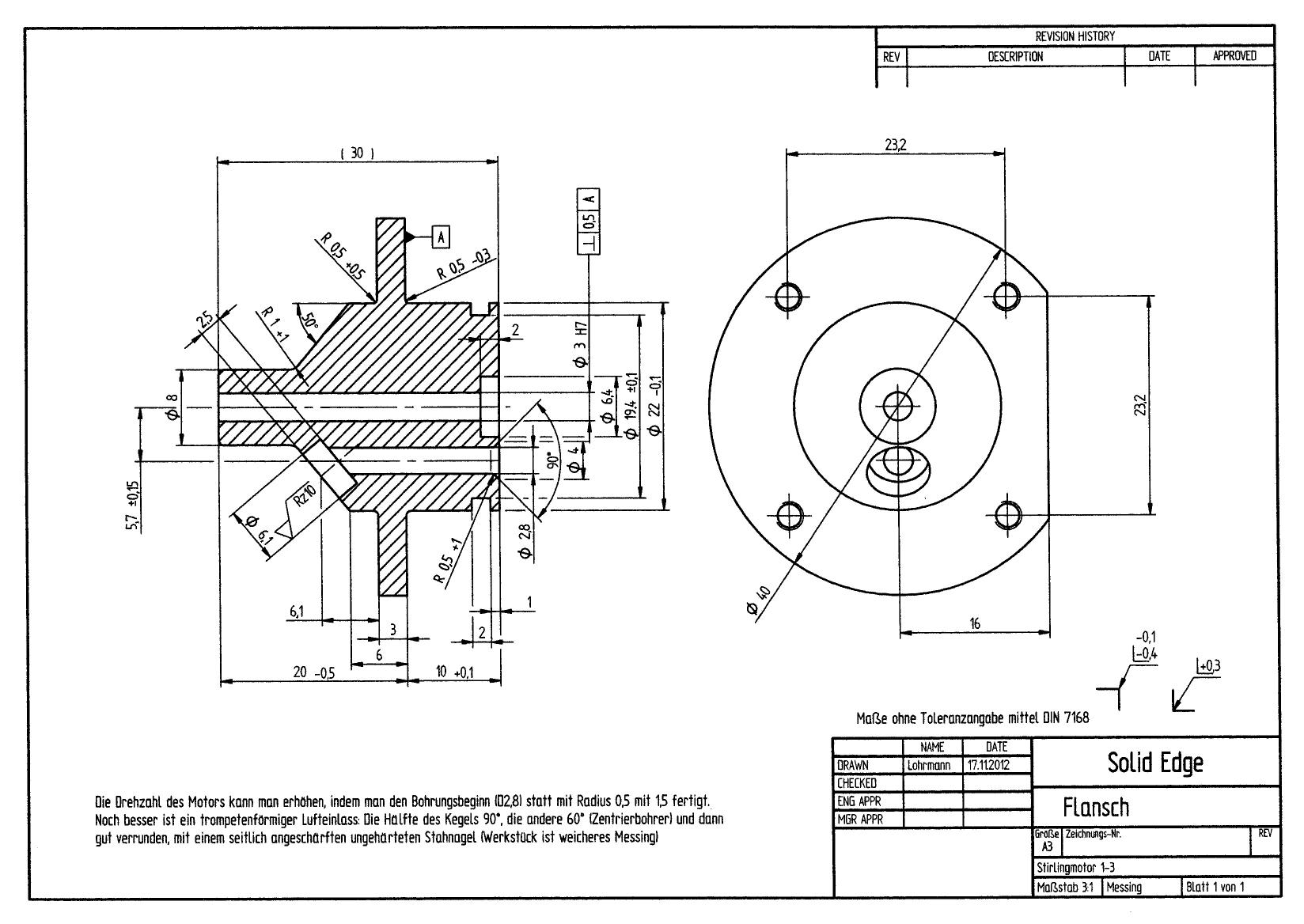

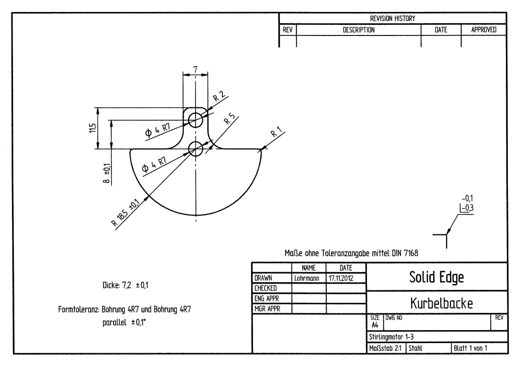

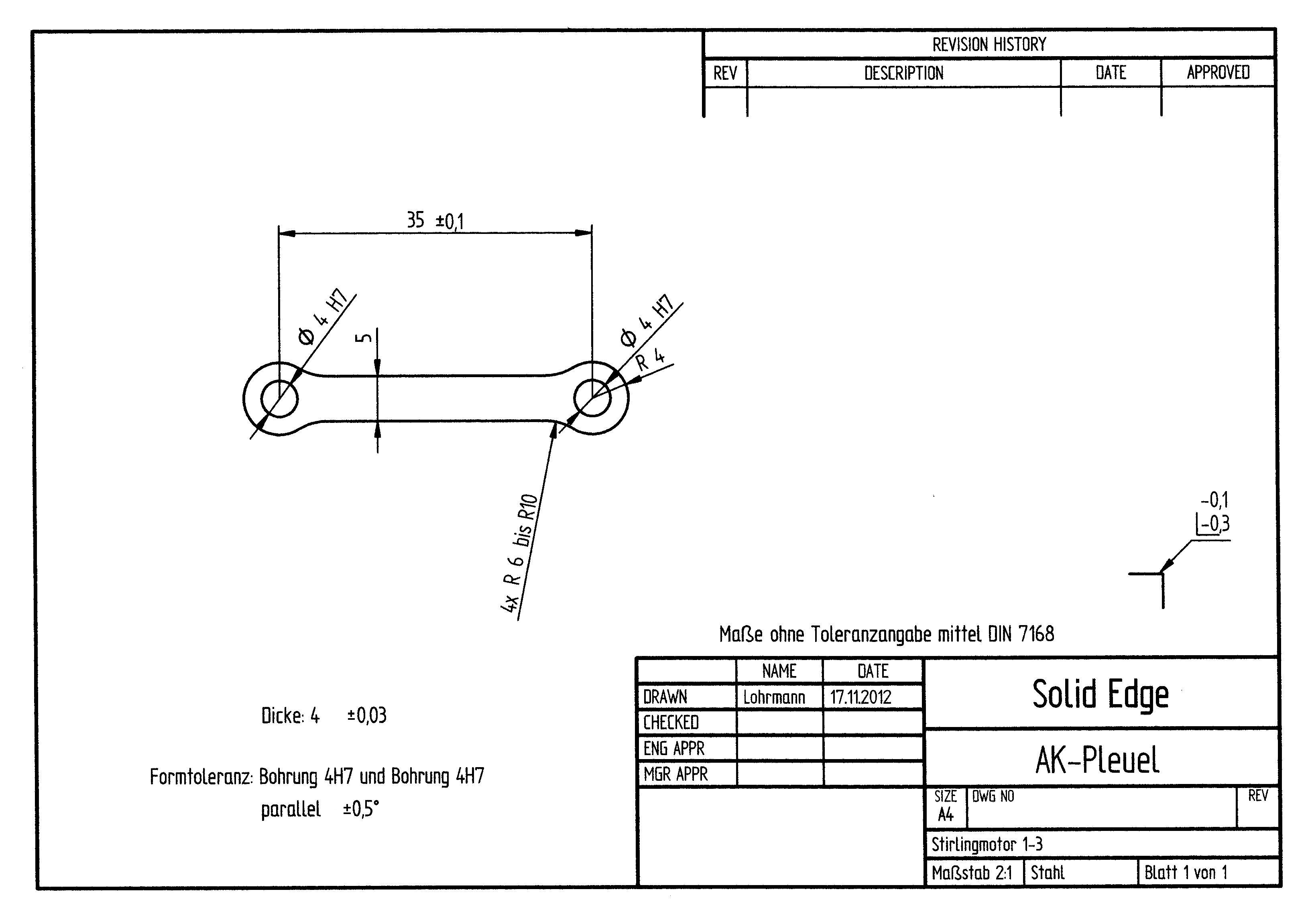

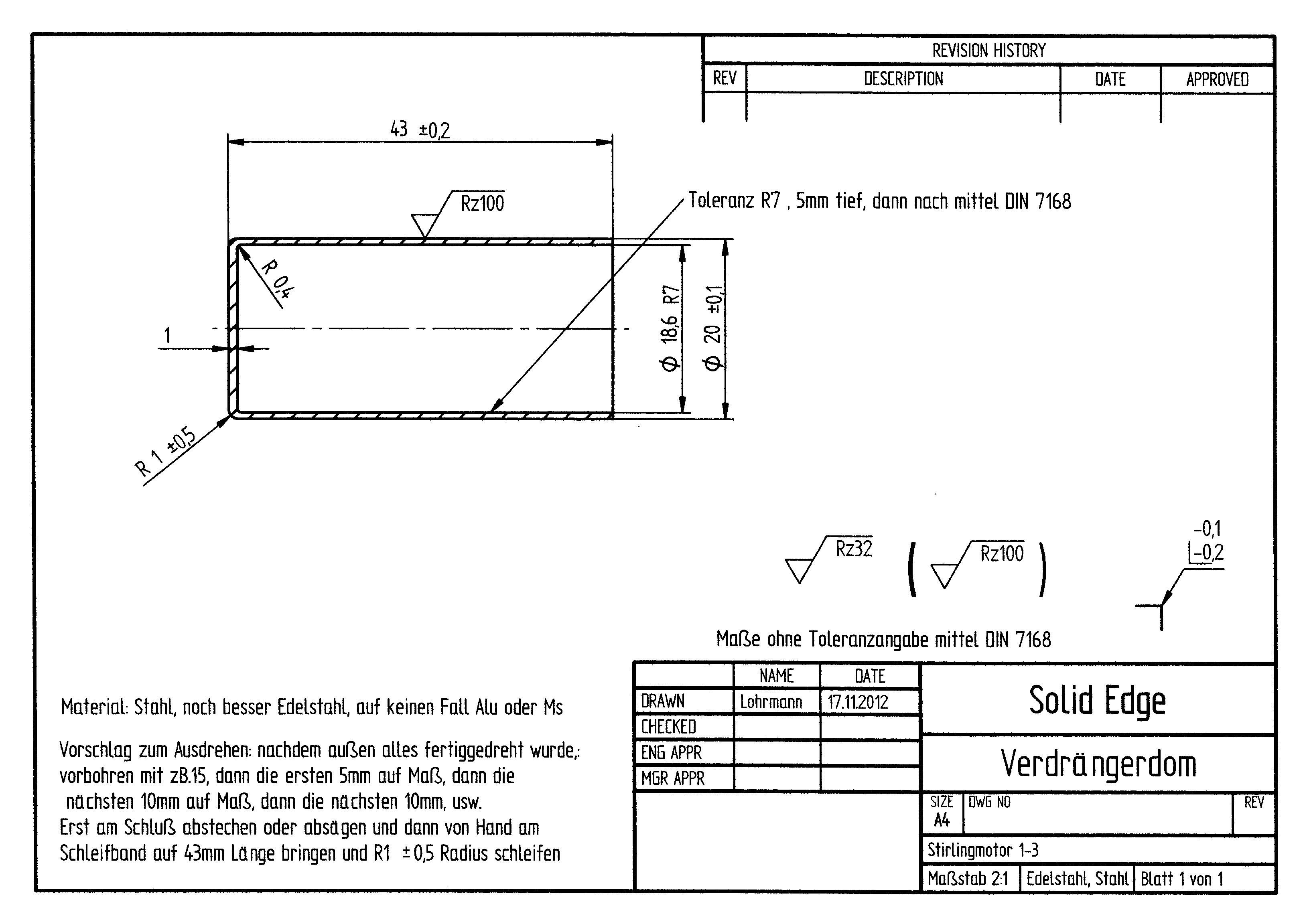

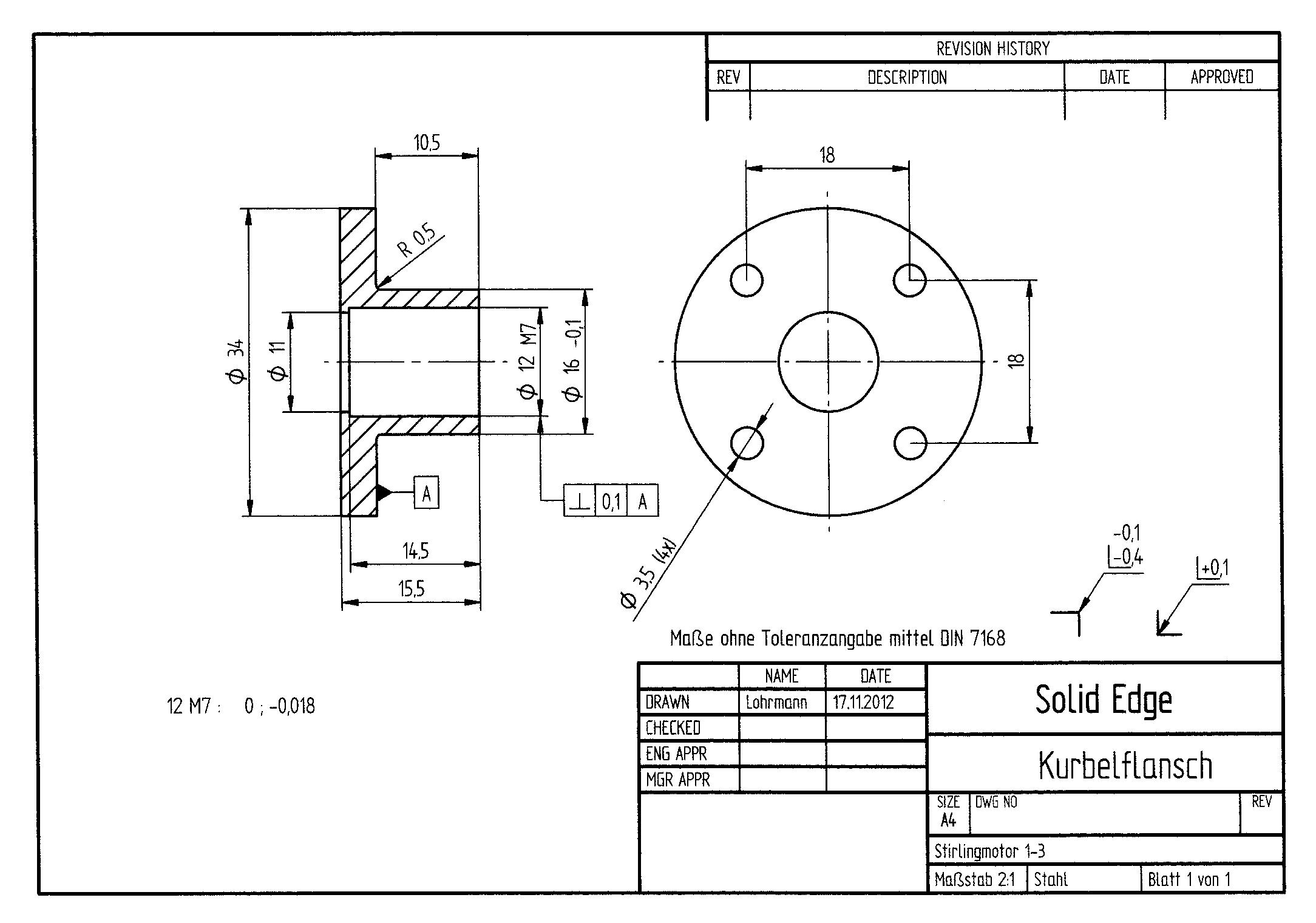

Zeichnung Abstand04Zeichnung AK-Pleuel05Zeichnung Arbeitskolben06Zeichnung Erhitzer07Zeichnung Flansch08Zeichnung Gabelmuffe09Zeichnung Getriebeständer10Zeichnung Grundplatte11Zeichnung Kolbenbolzen12Zeichnung Kolbenstange13Zeichnung Kurbel14Zeichnung Kurbelbacke15Zeichnung Kurbelflansch16Zeichnung Kurbelwelle17Zeichnung Prisma18Zeichnung Querbolzen19Zeichnung Ring20Zeichnung Scheibe21Zeichnung Schwungrad22Zeichnung Strahlungsschild23Zeichnung Verdrängerboden24Zeichnung Verdrängerdom25Zeichnung Verdrängerständer A26Zeichnung Verdrängerständer B27Zeichnung Verdrängerständer C28Zeichnung Verdrängerständer D29Zeichnung Verdrängerständer E30Zeichnung Verdrängerständer F31Zeichnung VK-Pleuel32Zeichnung Windschutz33Zeichnung Zylinder34Zeichnung Überströmrohr35
